Drenaje

Máximo Villón Béjar

• Editorial: Instituto Tecnológico de Costa Rica
• Año: 2007
• ISBN del libro electrónico:
  9789977662824
• Categoría: Technology & Engineering
• Categoría: Technology & Engineering Research & Skills

La presente publicación está orientada hacia la compresión de los principios fundamentales del drenaje agrícola, tanto superficial como subterráneo, así como mostrar algunas herramientas prácticas que han sido aplicadas con éxito en la solución de problemas que se presentan en el diseño de un sistema de drenaje. La implementación del drenaje agrícola es de suma importancia, a fin de cuidar los cultivos y la estructura del suelo. En el libro se incluyen, en los diferentes capítulos, ejemplos prácticos para que el lector aprenda trabajando, así como problemas propuestos, para propósitos de auto estudio y tareas.

Cálculos para el drenaje subterráneo

Clases de drenes

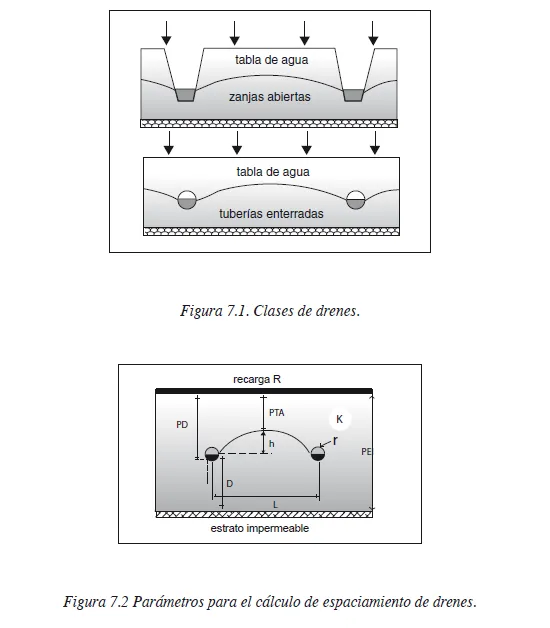

En general los drenes por su construcción, se pueden agrupar en dos clases (figura 7.1):

• Zanjas abiertas, controlan el drenaje subterráneo y superficial. En el drenaje subterráneo, por lo general las zanjas abiertas quedan sobre diseñadas para el caudal a evacuar, porque el dren se debe profundizar, a un valor mucho mayor que el tirante requerido, a fin de controlar el nivel freático.
• Tuberías enterradas, dejan pasar el agua a través de perforaciones o por las uniones de cada dos drenes. En todos los cálculos de las fórmulas, se supondrá que el tirante de agua en las tuberías es el 50 % del diámetro, es decir, que el agua llena la mitad de la tubería.

Parámetros para el cálculo de espaciamiento
de drenes

En el diseño de un sistema de drenaje, es de suma importancia el cálculo del espaciamiento de drenes (L). El espaciamiento de los drenes (figura 7.2), depende de los siguientes parámetros:

• R: recarga normativa
• PTA: profundidad de la tabla de agua, en el punto medio entre dos drenes paralelos, ó profundidad normativa
• PD: profundidad del dren
• PEI: profundidad del estrato impermeable

• K: conductividad hidráulica del suelo
• r: radio del dren ó dimensiones del dren
• h: carga del dren, se calcula como:
  h = PD -(PTA + r)
• D: distancia desde el nivel de agua en los drenes, a la capa impermeable, se calcula como:

D = PEI -(PTA + h)

Criterios de drenaje

Los criterios de drenaje comprenden a las reglas que se requiere tener en cuenta para analizar el problema, diagnosticarlo y emprender su solución.

Régimen del flujo

El punto de partida para establecer los criterios de drenaje es el conocimiento del régimen del flujo, el cual dependiendo de la velocidad de recarga y descarga, puede ser permanente o no permanente. Aun cuando ambos puedan existir, el régimen es en esencia no permanente, ya que para cierta capacidad de descarga existe una recarga que de hecho es variable.

Descarga normativa

La descarga normativa o específica Q, también denominada coeficiente de drenaje, es el exceso de agua que un sistema de drenaje artificial debe extraer, adicionalmente a la salida natural de agua, para asegurar un nivel de la tabla de agua que no sea restrictivo para el crecimiento de los cultivos, se expresa en mm/día.

La descarga espec...

Índice

• Portada
• Portadilla
• Créditos
• Prólogo
• Drenaje, suelo, cultivos
• Propiedades del suelo y el drenaje
• Principios del flujo del agua subterránea
• Determinación de la conductividad hidráulica
• Estudios necesarios para el drenaje
• Presentación de la información
• Cálculos para el drenaje subterráneo
• Drenaje con tuberías
• Drenes topo
• Drenaje de tierras en laderas
• Materiales para tuberías de drenaje
• Mantenimiento de un sistema de drenaje
• Drenaje superficial
• Bibliografía consultada
• Otras publicaciones
