1. Introducción

En primer lugar, se puede decir que las tuberías se construyen en diversos materiales, en función de consideraciones técnicas y económicas. Lo más común es utilizar el poliéster reforzado con fibra de vidrio (PRFV), hierro fundido, acero, latón, cobre, plomo, hormigón, polipropileno, PVC o polietileno de alta densidad (PEAD), entre otros.

En este capítulo se van a estudiar los materiales aplicados al uso industrial, principalmente los que se utilizan en dos materias: la energía y la petroquímica.

Por un lado, en las tuberías relacionadas con el transporte de energía cabe decir que, en el transporte de vapor de alta energía, se emplea acero aleado con cromo y molibdeno. Cuando se quieran transportar grandes caudales de agua para refrigeración, por ejemplo, se recurre al poliéster reforzado con fibra de vidrio, hierro fundido dúctil para tuberías de no más de 2 metros de diámetro o acero al carbono. La tubería de acero al carbono se fabrica a partir de chapa doblada y soldada, lo que comúnmente se conoce como tubería con costura. Si se habla de producción de energía hidráulica, a este último tipo de tuberías se las denomina tuberías forzadas.

Por otro lado, en las tuberías relacionadas con la industria petroquímica, es importante resaltar que, dada la variedad de productos transportados, se encuentran materiales muy distintos para atender a las necesidades de corrosión, temperatura y presión. Cabe reseñar materiales como el PRFV, el monel o el inconel para productos muy corrosivos.

2. Especificaciones técnicas de los materiales empleados en la fabricación de tuberías

2.1. Especificaciones generales

En líneas generales, siempre existe un material idóneo que soporta, entre otras cosas, las propiedades de resistencia química bajo las condiciones de presión, temperatura y viscosidad del fluido conducido. Para hacer más fácil la elección de dicho material, existen tablas de resistencia química que aconsejan el material más recomendable para cada fluido. En ocasiones, el factor económico es un punto en contra a la hora de decantarse por dicho material idóneo. Para llegar a un punto de armonía, debe existir un compromiso entre el coste y la corrosión, erosión y contaminación de producto.

No se pueden dejar de lado las propiedades de este material en relación a los esfuerzos mecánicos que va a soportar y, además, debe resultar sencilla su soldadura y montaje.

Varios puntos de vista y parámetros pueden tenerse en cuenta a la hora de clasificar los materiales de las tuberías.

Ejemplo

El comportamiento químico y mecánico, la rugosidad, la dureza, la resistencia a la vibración y a la fatiga o, por último, la conductividad térmica.

La clasificación de los materiales empleados en la fabricación de tuberías industriales que se plantea es la siguiente:

1. Tuberías hechas con materiales ferrosos.
2. Tuberías hechas con materiales no ferrosos.
3. Tuberías hechas con materiales no metálicos.

2.2. Materiales ferrosos

Debido a que desde la Revolución Industrial los materiales ferrosos (hierro fundido, acero y sus aleaciones) han demostrado ser los que dan mejores resultados de resistencia química y mecánica respecto al coste económico, en la actualidad son los materiales mas usados en la fabricación de tuberías industriales.

El hierro es uno de los materiales más comunes, aunque es muy difícil encontrarlo en la naturaleza en su forma más pura. Suele encontrarse en la forma de óxidos minerales (Fe₂O₃ o Fe₃O₄), que se procesan para obtener el hierro y, como consecuencia, el acero. La diferencia entre ambos es la maleabilidad, el esfuerzo, la dureza y la ductilidad, cuyos valores son menores en el primero, que es menos costoso que el acero.

Nota

Existen distintos tipos de hierro: blanco, gris, maleable y dúctil.

El acero es una aleación de hierro con un 2,06% de su peso, como máximo, en carbono. El método más común para su fabricación es refinar el hierro por medio de la oxidación de las impurezas y del exceso de carbono, que tiene mayor afinidad con el oxígeno que con el hierro.

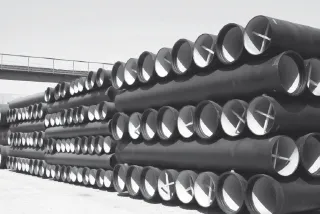

Tuberías de hierro fundido

Para obtener distintas propiedades en las tuberías, se utiliza la combinación del acero al carbón con otros elementos, como carbono, fósforo, silicio, manganeso, níquel, cromo, molibdeno, vanadio, boro, aluminio, sulfuro y cobre. Al aumentar el contenido de carbono en las aleaciones de hierro, se logran esfuerzos y durezas mayores, pero se sacrifica la ductilidad.

Nota

Un alto contenido de carbono hace que la tubería sea más difícil de soldar.

Los aceros al carbón se pueden clasificar en:

1. De bajo contenido en carbono: 0,05 a 0,25% de carbono.
2. De medio contenido en carbono: 0,25 a 0,50% de carbono.
3. De alto contenido en carbono: 0,50% o más de carbono.

Normalización

Se han desarrollado una serie de especificaciones para las variedades de tuberías y sus materiales, por parte de la ASTM (American Society for Testing Materials), la ASME (American Society of Mechanical Engineers) y el API (American Petroleum Institute).

Existen diferentes parámetros que ayudan a normalizar la clasificación de los materiales ferrosos:

1. NPS (Nominal Pipe Size): indica el diámetro nominal de la tubería.
2. AISI/SAE (American Iron & Steel Institute / Society of Automotive Engineers): usan un número de cuatro dígitos, en los cuales los dos primeros indican el elemento principal de aleación y los siguientes dos la concentración centesimal de carbono.
3. UNS (Unified Numbering System): debido a la globalización mundial, fue necesario llegar a un número de clasificación mundial.
4. ASME/ASTM (American Society of Mechanical Engineers / American Society for testing and materials): estudian sus propiedades mecánicas y las pruebas q...
