Analizar la documentación técnica suministrada, para la correcta mecanización del producto, según los criterios de calidad establecidos Construir y afilar herramientas para mecanizados especiales, utilizando máquinas y elementos auxiliares. Montar la pieza a mecanizar en el útil más adecuado regulando las presiones de amarre en función del tipo de material y forma. Mecanizar por arranque de viruta utilizando las máquinas-herramientas teniendo en cuenta las normas de Prevención de Riesgos Laborales y protección del medio ambiente. Obtener en la pieza mecanizada las características (geométricas y dimensionales) establecidas en la ficha de trabajo. Establecer el mantenimiento de máquina, determinando las normas generales de uso, a partir del informe de mantenimiento preventivo. Ebook ajustado al Certificado de Profesionalidad de Mecanizado por arranque de viruta.

Capítulo 1

Interpretación de documentación técnica para el mecanizado

1. Introducción

La información técnica referente a la producción de piezas susceptibles de ser sometidas a cualquier proceso de fabricación es de suma importancia. Gracias a esta información, se podrá entender de forma adecuada el uso que se dará a la pieza, el desgaste a que estará sometida (si lo hubiere), si su montaje estará a la vista u oculto, etc.

De este modo, se hace necesaria la existencia de una serie de ayudas, encaminadas a facilitar la comprensión exacta de las mencionadas piezas. Por ello, se hace indispensable la utilización de planos (con tolerancias dimensionales) junto a una perfecta interpretación de los mismos. Esto se consigue gracias a un lenguaje universal (simbología) que está totalmente extendido y normalizado.

Se aprenderá a utilizar los catálogos comerciales que están al alcance de todos. Y para finalizar, se aplicarán los conocimientos adquiridos (comprensión de la simbología e interpretación de la misma) al tema que se va a tratar.

2. Planos

En este epígrafe, se analizarán los diferentes tipos de planos con los que se trabaja de manera habitual. La información que necesariamente han de contener y se tratará en profundidad el tema de las tolerancias y el cálculo de los valores de estas para los distintos tipos de ajustes entre ejes y agujeros.

2.1. Los planos (tipos e información que han de contener)

Se suelen utilizar diferentes formatos de plano para visualizar de forma adecuada la/s pieza/s y sus detalles. Por ello, se presenta una clasificación en función del tamaño del plano.

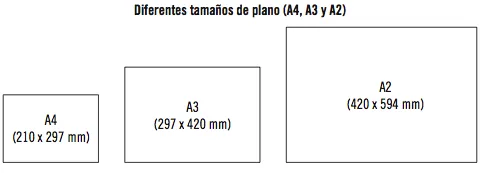

Tamaño de planos (formatos normalizados)

El tamaño de plano más usual es, sin duda, el denominado DIN A4 con medidas 297 × 210 mm.

A partir de este formato, se consiguen todos los demás. Por lo tanto, ‘doblando’ un DIN A4 por su lado mayor se consigue un DIN A5 (210 × 148,5 mm). Si por el contrario, lo que se pretende es aumentar el tamaño del plano, se ‘desdoblaría’ el DIN A4 por su lado mayor y se obtendría un DIN A3 (410 × 297 mm).

La nomenclatura que se utiliza es la siguiente: DIN A3, DIN A2, DIN A1, DIN A0, etc., (aumenta progresivamente el tamaño de plano) y de forma similar: DIN A5, DIN A6, DIN A7, DIN A8, etc., disminuye progresivamente el tamaño de plano.

A continuación, se muestra una tabla con la cual es necesario familiarizarse.

FORMATO	TAMAÑO (mm^2)
DIN A-00	1680 × 1188
DIN A-0	1188 × 840
DIN A-1	840 × 594
DIN A-2	594 × 420
DIN A-3	420 × 297
DIN A-4	297 × 210
DIN A-5	210 × 148,5
DIN A-6	148,5 × 105
DIN A-7	105 × 74,25

Al analizar la tabla anterior se puede ver cómo la longitud de un plano de mayor tamaño es el doble de la anchura del plano de tamaño inmediatamente inferior.

Nota

La superficie de un formato DIN A0 es la que originariamente se tomó como referencia y tiene un tamaño de 1 m². Por tanto, los planos de mayor tamaño tienen el doble de superficie y los de menor tamaño justo la mitad (DIN A00 = 2 m², DIN A1 = 1/2 m², DIN A2 = 1/4 m², DIN A3 = 1/8 m²...).

Aplicación práctica

Hace poco que le han designado responsable de formación teórico-práctica en su empresa. Durante unos días, tendrá a su cargo a varios operarios que en el futuro deberán descifrar toda la información contenida en planos de diferentes empresas cliente, para facilitarla de forma resumida a los operadores de mecanizado. Decide poner en un aprieto a uno de ellos y le reta a que le dé las dimensiones exactas de un formato A8, sabiendo que el A4 tiene 297 mm x 210 mm. ¿Cómo espera que le responda? ¿Cuáles serían las dimensiones que desea escuchar?

SOLUCIÓN

Partiendo de que un formato A4 tiene 297 mm x 210 mm, el operario procedería a doblarlo por la mitad 4 veces más para conseguir el formato A8; y estas dimensiones serían las de un A8, es decir, 74,25 mm x 52,5 mm.

La escala

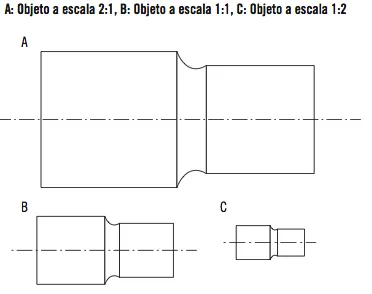

Seguidamente se van a explicar los tres tipos de escalas que existen.

Definición

Escala

Proporción a la que es representada una pieza o conjunto dentro de un plano con respecto a la realidad.

Escala de ampliación

Su nomenclatura es X:1. La característica de este tipo de escalas es la representación de la pieza o conjunto de piezas a un tamaño proporcional y superior al real, para que tenga cabida en un formato de plano manejable.

Un ejemplo de escala de ampliación puede ser la representación de un tornillo M-4 × 15 mm en un formato DIN A4.

Escala de igualdad

Su nomenclatura es 1:1. Su particularidad radica en que el tamaño del objeto representado tiene las mismas dimensiones que el objeto real.

Un ejemplo de escala de igualdad puede ser la representación de un teléfono móvil en un formato DIN A4.

Escala de reducción

Su nomenclatura es 1:X. La característica de este tipo de escalas es la representación de la pieza o conjunto de piezas a un tamaño proporcional e inferior al real, para que tenga cabida en un formato de plano manejable.

Un ejemplo de escala de reducción puede ser la representación de la carrocería de un vehículo en un formato DIN A0.

Nota

La letra mayúscula X puede tomar cualquier valor a partir de 1, pero existen una serie de valores normalizados tanto para escalas de ampliación como para escalas de reducción.

Tipos de planos

La diversidad de piezas susceptibles de ser procesadas, junto con el tamaño de las mismas y la escala aplicada en el plano, hace necesaria la utilización de los siguientes tipos de planos.

Plano general o de montaje

En él se representa la pieza o conjunto mediante su alzado (vista frontal o más representativa), su planta (vista superior) y su perfil (vista lateral). Se añade comúnmente una vista en perspectiva para mayor comprensión de la pieza. Suele estar acotado (cotas fundamentales para fabricación y montaje) y debe definir perfectamente la pieza. En él ha de hallarse toda la información necesaria para el perfecto conocimiento y elaboración de la pieza. De no ser así, debe remitir a otros planos (detalle, secciones...), los cuales faciliten esta labor.

Detalle

Este plano es complemento del anterior, ...
