Adquirir los conocimientos necesarios para manejar la maquinaria y las herramientas utilizadas en el proceso de labrado y de exfoliación de pizarra para la obtención de piezas con el espesor deseado y las especificaciones técnicas requeridas, teniendo en cuenta los criterios de fabricación establecidos y cumpliendo la normativa de seguridad y protección ambiental vigente. Ebook ajustado al Certificado de Profesionalidad Elaboración de Piedra Natural.

Capítulo 1

La pizarra: tipos, formatos y características

1. Introducción

La pizarra es un producto que se obtiene de la naturaleza. Tras su extracción en cantera se tiene que seleccionar y elaborar para conseguir unos determinados productos comerciales, destinados entre otros usos a la edificación y la obra civil.

Tradicionalmente, el principal uso de la pizarra es la realización de cubiertas y revestimientos. Para tal fin se emplean piezas de pizarra de diferentes formas, desde las menos elaboradas de aspecto muy rústico hasta piezas cortadas con formas geométricas.

No obstante, actualmente, la arquitectura, en su búsqueda de modelos innovadores y nuevas técnicas de construcción, apuesta por nuevos usos para este material, usos que están teniendo una gran acogida en las obras. Sirva como ejemplo la aparición de los revestimientos transventilados, con espesores superiores a las placas de cubierta y dimensiones mucho mayores, o la utilización de modelos rústicos (tradicionales) en obras de nueva planta, como una alternativa a los formatos estándar.También es frecuente seleccionar pizarras con diversas tonalidades o con diversas singularidades para reforzar su capacidad estética.

Para la comercialización y la exportación de pizarra se ha establecido una serie de dimensiones y formas más o menos estandarizadas, estas dimensiones pueden variar según los requerimientos del cliente, dimensiones que se obtienen mediante el corte a medida de los elementos. Por tanto, las piezas se pueden hacer a medida, independientemente de que existan unos formatos más o menos establecidos.

2. Tipos de pizarra

Para catalogar o referenciar los diferentes tipos de pizarra, hay que considerar dos aspectos principales:

1. La naturaleza del material y su procedencia geográfica. La pizarra es un producto natural y, como tal, no es un producto único y homogéneo, sino que existen diversos tipos con diferentes propiedades tanto estéticas como físico-mecánicas. El tipo de pizarra dependerá de la naturaleza propia del material, que es resultado de su proceso de formación. La zona de procedencia, es decir, la zona donde se ubica la cantera o el punto de extracción, está relacionada con la naturaleza de la pizarra, pues cada yacimiento habrá sufrido unos procesos geológicos concretos y, por tanto, las rocas que en él se encuentran serán de una naturaleza similar. De esta forma, se catalogan las pizarras como, por ejemplo, en “pizarra de Rozadais”, “pizarra de Luarca”, etc.

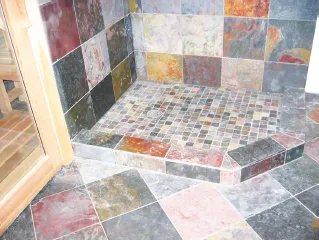

   Pizarras con diferentes procedencias
2. El formato comercial. Otra forma de clasificación de la pizarra, no tanto en origen como en producto final, es haciendo referencia a sus dimensiones y su forma (en caso de no ser rectangular), independientemente de la zona de procedencia.
   Nota: la denominación “pizarra 22/32” responde a sus dimensiones en centímetros; al no dar más datos, en este caso son piezas de formato rectangular. En el sector es habitual también ponerlo al revés: 32/22.

Cubierta de pizarra con combinación de diferentes formatos

Por tanto, comercialmente, para la clasificación de la pizarra, se establecen los diferentes tipos de productos en función de su procedencia geográfica y de su presentación comercial. Para estudiar los diferentes tipos de pizarra se considera:

1. La naturaleza del material, que influye en las variedades de pizarra y en sus distintas propiedades y características.
2. La procedencia geográfica, que dará idea del tipo de pizarra.
3. La presentación comercial, para la catalogación de los productos terminados.

2.1. Origen y formación de las rocas

La geología es la ciencia que estudia la tierra y su formación; por tanto, los geólogos se encargan de estudiar los diferentes procesos formativos que dan lugar a los diferentes tipos de rocas. De esta forma, desde un punto de vista geológico, las rocas se clasifican por su origen en tres grandes grupos: ígneas, metamórficas y sedimentarias.

Las rocas, por definición, están compuestas por uno o varios minerales. Aunque en su inmensa mayoría son el resultado de la mezcla, de diferentes variedades minerales. Los minerales presentes en una roca se suelen diferenciar en dos tipos:

1. Minerales esenciales en su formación: son los que la caracterizan y, por tanto, están siempre presentes en las diferentes variedades de esa roca.
2. Minerales accesorios: son aquellos que pueden aparecer en menores proporciones en determinadas variedades de un tipo de roca, mientras que en otras no están presentes. Estos minerales accesorios suelen estar en proporciones bajas.

Recuerde

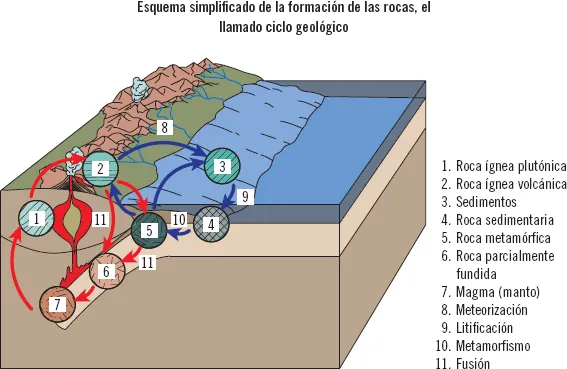

El proceso de transformación de las rocas es continuo; por lo cual, en estos mismos momentos, este ciclo continua creando, transformando y destruyendo rocas en nuestro planeta.

Rocas ígneas

La palabra ígnea proviene del latín y significa “fuego”. Estas rocas se generan por consolidación de magmas calientes del interior de la tierra.

Dependiendo de la rapidez del enfriamiento y el lugar donde se produzca, las rocas ígneas se pueden clasificar en:

1. Volcánicas o extrusivas.
2. Plutónicas o intrusivas.
3. Filonianas o hipabisales.

A este grupo pertenecen los granitos, entre otras rocas.

Rocas sedimentarias

Se forman en la superficie de la tierra por deposición o sedimentación de materiales disgregados procedentes de la alteración de otras rocas (ígneas, metamórficas o sedimentarias) que, poco a poco, se van consolidando por procesos físico-químicos. Se suelen constituir en depósitos estratificados, con capas superpuestas.

Ejemplos de rocas sedimentarias son las areniscas, las calizas, las dolomías, etc.

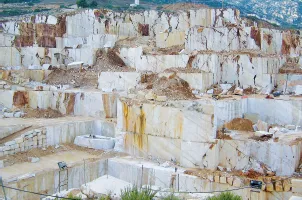

Frente cantera de caliza

Actividades

1. Buscar cuatro rocas sedimentarias que se exploten de manera comercial. Se pueden localizar en Internet, en una enciclopedia, etc. Apuntar en un papel sus características principales.

Rocas metamórficas

Se originan por transformación de otras rocas en estado sólido, sin llegar a fundir, como consecuencia de una elevación de la temperatura y/o la presión. Las presiones que se producen en la naturaleza, baj...
