Libro especializado que se ajusta al desarrollo de la cualificación profesional y adquisición de certificados de profesionalidad. Manual imprescindible para la formación y la capacitación, que se basa en los principios de la cualificación y dinamización del conocimiento, como premisas para la mejora de la empleabilidad y eficacia para el desempeño del trabajo.

Capítulo 1

Corte de tuberías

1. Introducción

El presente capítulo contempla los distintos procesos de corte existentes en la industria para seccionar una tubería con las calidades y dimensiones adecuadas. Para ello, se estudiará cómo preparar y manejar las distintas máquinas y herramientas que se emplean en dichos procesos, además de identificar el procedimiento y útiles adecuados según el material y calidades deseadas.

Se enseñará a comprobar el correcto funcionamiento de la maquinaria empleada, así como a garantizar un adecuado mantenimiento.

Se tendrán siempre presentes las normas de calidad y de prevención de riesgos laborales que hay que seguir en las distintas fases del mecanizado de tuberías.

2. Seguridad en el corte de tuberías

El corte de tuberías, ya sea en su elaboración como en una tubería ya constituida, es una de las actividades relacionadas con el proceso de fabricación que tiene más riesgo, y por tanto, en la que más cuidado y seguridad hay que poner.

Estos riesgos y sus protecciones están relacionados con el corte metálico. En este primer punto se hará un recorrido general por los riesgos y protecciones a tener en cuenta, concretando también los problemas específicos de cada tipo de corte.

Gafas de protección

2.1. Protección y riesgos

En el trabajo de cualquier empresa industrial es imprescindible conocer todas las actividades productivas asociadas, así como los riesgos laborales y protecciones relacionados con ellas.

Equipos de protección individual

Definición

Riesgo laboral

Se refiere a la posibilidad de que un trabajador sufra un daño derivado de la tarea que realiza. Estos daños pueden ser enfermedades, patologías o lesiones.

Equipos de protección

Son aquellos elementos que usan los trabajadores para evitar los riesgos y los daños derivados de ellos.

Los mayores peligros relacionados con el corte metálico van ligados principalmente a la energía por la que se realiza la operación: la energía calorífica. Esto puede provocar situaciones de incendios, quemaduras de operarios, exposiciones a altas temperaturas, deslumbramientos e inhalaciones de humos metálicos y gases combustibles. A estos peligros específicos hay que añadir otros riesgos como el ruido producido en el corte o tropiezos con el cableado, además de nuevos problemas si se trabaja en lugares cerrados o en altura.

Los riesgos anteriormente descritos deberán evitarse o corregirse de las siguientes formas:

1. Quemaduras: uso de guantes protectores en las operaciones de corte.
2. Deslumbramientos: uso de gafas de corte para evitar que las radiaciones afecten a los ojos.
3. Inhalaciones de humo: uso de mascarillas para impedir la inspiración de gases perjudiciales.
4. Gases combustibles. Incendios: hacer un adecuado almacenaje de los gases empleados en el corte así como una correcta distribución de extintores para apagar el incendio en caso de que se produzca.
5. Ruido en el proceso de corte: uso de equipo de protección auditiva.
6. Caídas y tropiezos a mismo o distinto nivel: orden y limpieza del lugar de trabajo y uso de equipo de protección para labores de altura si trabajamos por encima del suelo.

Todos estos riesgos van a requerir que el operario destinado al corte metálico sea un perfecto conocedor del funcionamiento de los equipos y de las circunstancias que pueden provocar situaciones peligrosas.

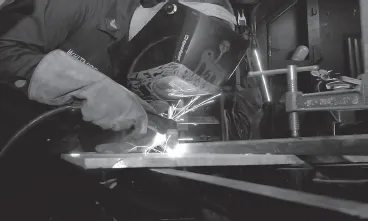

Operaria con protecciones en máquina de corte de arcoplasma

3. Oxicorte. Equipo de oxicorte

El proceso de oxicorte permite seccionar un metal mediante su propia combustión. Esto se consigue calentando el material a altas temperaturas en presencia de oxígeno puro, lo que provoca una fuerte oxidación de sus partículas dando lugar al corte o sección del mismo.

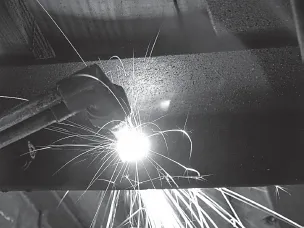

Proceso de oxicorte

El seccionamiento del acero por medio del oxicorte comprende un procedimiento inicial que eleva la temperatura del metal a unos 850 °C. Posteriormente se proyecta el oxígeno sobre la superficie candente, produciendo una oxidación tan rápida del metal que su combustión atraviesa el espesor de la pieza a cortar.

El proceso de oxicorte solo es posible si se reúnen los siguientes condicionantes:

1. El punto de fusión del metal debe ser mayor a la temperatura de fundición del mismo, de no ser así el metal se derretiría formando un fluido viscoso y moldeable.
2. De igual forma, el óxido resultante de la combustión del metal debe poseer un punto de fusión menor, con el objetivo de evitar el entorpecimiento del corte por la escoria producida.
3. El procedimiento sólo puede aplicarse en metales que se inflamen por medio de oxí...
