Capítulo 1

Útiles y herramientas para el trazado de tuberías

1. Introducción

Las tuberías son un campo especializado de la ingeniería que se relaciona con el diseño, fabricación y montaje de los sistemas de tuberías utilizados para transportar líquidos y gases.

Los dibujos de tubería, mediante el uso de símbolos para sus componentes y de líneas simples o dobles para las tuberías, ayudan a la comprensión del sistema en sí y facilitan la fabricación y montaje de las mismas.

Se debe, por lo tanto, adquirir un mínimo de conocimiento de las herramientas para su trazado y representación gráfica y de sus sistemas de representación, que usualmente son el diédrico y el isométrico.

Los elementos o accesorios de tuberías (codos, injertos, reducciones), generalmente son elementos comerciales que se pueden encontrar en el mercado, pero, a veces y dependiendo del material de los tubos y de su tamaño, deben ser fabricados por uno mismo. Para ello, hay que conocer otras ayudas a la hora de poder fabricar estos accesorios o elementos: las plantillas.

Todo esto, unido al conocimiento de los útiles de los que es posible disponer y de los mínimos conocimientos de trazado, hará que el profesional pueda introducirse poco a poco en esta rama de la ingeniería de desarrollo.

2. Útiles y herramientas para el trazado de tuberías

Generalmente, las tuberías se representan, en un plano, de dos formas: sistema diédrico y sistema isométrico. Ambos contienen cotas necesarias para la comprensión y fabricación de los tubos, aunque este último el más utilizado a la hora de fabricar tubos, ya que muestra más claramente el recorrido espacial de la tubería.

2.1. Sistema diédrico

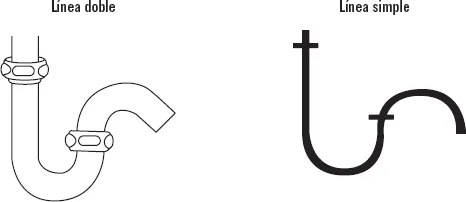

Se dibujan a escala la planta y el alzado. Estas vistas pueden complementarse con perfil, secciones y detalles que se crean necesarios para la completa definición del conjunto de tuberías. Estos dibujos pueden ser en línea simple o en línea doble.

2.2. Sistema isométrico

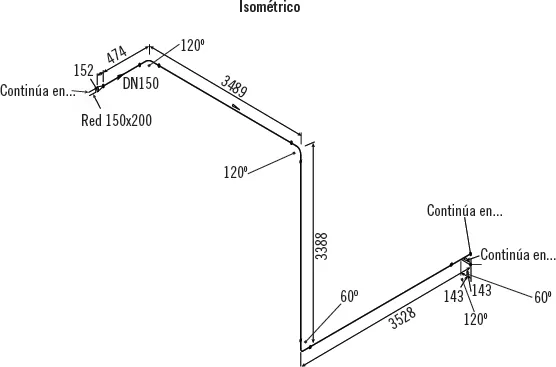

Son planos de montaje y despiece detallados y en ellos se dibuja una línea o parte de ella en perspectiva. Incluyen cotas, diámetros accesorios e instrumentos, soportes, listado de materiales, presión de trabajo, temperatura, etcétera. No exigen escala, pero sí guardar las proporciones en el dibujo.

Recuerde

El sistema isométrico es el más utilizado a la hora de fabricar tubos, ya que muestra más claramente el recorrido espacial de la tubería.

Aplicación práctica

Tiene que montar una tubería y dispone de todos los accesorios que la forman (codos, tramos de tubo, etcétera). ¿Qué tipo de dibujo o plano le guiaría en este trabajo para el correcto montaje y situación de la misma?

SOLUCIÓN

Cualquiera de los dos tipos de representación de tuberías, diédrico o isométrico, serviría, pero no cabe duda de que el isométrico sería el sistema mas sencillo, ya que muestra el recorrido de la tubería en tres dimensiones y así es posible hacerse, rápidamente, una idea del resultado final al que se debe llegar.

3. Útiles de dibujo y de trazado

Para dibujar o trazar estas tuberías, se necesitan útiles tales como la regla graduada, la escuadra y el cartabón, el compás y el escalímetro.

A continuación, se explican en detalle sus características principales.

3.1. Regla graduada

La regla graduada es un instrumento de medición con forma de plancha delgada y rectangular que incluye una escala graduada dividida en unidades de longitud, usualmente para este trabajo, centímetros y milímetros. Se puede usar para trazar segmentos rectilíneos.

Su longitud total rara vez supera el metro.

Regla graduada

Consejo

Normalmente, una regla de 30 cm sería suficiente para poder trabajar con ella cómodamente.

3.2. Escuadra y cartabón

Sirven para trazar líneas perpendiculares y paralelas fundam...
