Montaje de revestimientos de fachadas transventiladas. IEXD0409

Jesús Enrique Sánchez-Lafuente Goméz

• Editorial: IC Editorial
• Año: 2014
• Edición: 1
• ISBN del libro electrónico:
  9788416109029
• Categoría: Tecnología e ingeniería
• Categoría: Construcción e ingeniería arquitectónica

Libro especializado que se ajusta al desarrollo de la cualificación profesional y adquisición de certificados de profesionalidad. Manual imprescindible para la formación y la capacitación, que se basa en los principios de la cualificación y dinamización del conocimiento, como premisas para la mejora de la empleabilidad y eficacia para el desempeño del trabajo.

Capítulo 1
Colocación de aislamientos en paneles

1. Introducción

La importancia de disminuir la demanda energética a nivel mundial es una cuestión aceptada por todos, ya sea por cuestiones económicas o ecológicas. En multitud de países se están tomando medidas al respecto, entre los que se incluye España.

En el ámbito de la construcción, se apuesta, entre otros métodos, por la utilización de fachadas transventiladas, en las que el aislamiento es sin duda el punto fuerte de este sistema constructivo, lo que se traduce en una disminución de la demanda energética del edificio y supone una diferencia notable en el confort y habitabilidad de sus dependencias, frente a una fachada tradicional. Es por ello cada vez es más frecuente su uso tanto en edificaciones nuevas como en reformas y rehabilitaciones.

En este capítulo, se estudiarán los distintos tipos de paneles aislantes y, en especial, su colocación y las herramientas y materiales necesarios para ello, sin olvidar la seguridad en la realización de los trabajos. Se terminará realizando comprobaciones en la instalación para verificar que todo esté correcto.

2. Tipos de paneles de aislamiento

Un material aislante es aquel que impide la transmisión del calor, el sonido, la humedad, la electricidad, etc., incluso el fuego (a estos últimos se les denomina ignífugos). Un panel aislante es un elemento prefabricado compuesto por un material aislante.

Se pueden encontrar paneles aislantes en diferentes formatos y dimensiones. Dependiendo de su naturaleza, pueden ser rígidos, semirrígidos, y proyectados in situ.

Para que un material aislante pueda ser utilizado en instalaciones de fachadas transventiladas, debe cumplir los siguientes requisitos:

1. Ser aislante térmico: material que proporciona una alta resistencia al traspaso de energía calorífica, es decir, dificulta o no transmite el calor (en cumplimiento del DB-HE1 del Documento Básico de Ahorro de Energía del CTE).
2. Proporcionar aislamiento acústico o fonoabsorbente. Tiene la propiedad de ser absorbente sonoro, ya que posee un elevado coeficiente de absorción acústica, es decir, dificulta o impide el paso del sonido (en cumplimiento del DB-HR1 del Documento Básico de Protección frente al Ruido del CTE).
3. Tener la calificación de no hidrófilo. Que no adsorba ni retenga la humedad, el vapor ni el agua (en cumplimiento del DB HS-1 del Documento Básico de Protección frente a la Humedad del CTE).
4. Ser ignífugo. Que no sea propagador del fuego, que no transmita las llamas o que arda por sí solo (en cumplimiento del DB-SI2 del Documento Básico de Seguridad en caso de Incendio del CTE).

Definición

CTE (Código Técnico de la Edificación)
Marco normativo que establece las exigencias que deben cumplir los edificios en relación con los requisitos básicos de seguridad y habitabilidad establecidos en la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación (LOE).

Actividades

1. Buscar información en el Código Técnico de la Edificación (CTE) sobre el aislamiento que se puede emplear en una fachada transventilada. En la página: www.codigotecnico.org.

Existen en el mercado gran variedad de aislantes, muchos de ellos combinan varios materiales para mejorar o cumplir con todas las exigencias. Los materiales aislantes más utilizados en construcción son los que se describen a continuación.

2.1. Lana mineral o lana de roca (MW)

Fabricado a partir de la roca volcánica, por lo que es ignífugo. Es el más recomendado en instalaciones de fachada transventilada, de fácil manejo y manipulación. Es un material que cumple con todas características requeridas, aísla térmica y acústicamente, es ignífugo y tiene la calificación de no hidrófilo. Además, tiene un comportamiento favorable en lo referente a la protección contra la humedad. Se utiliza principalmente como aislamiento térmico y como protección pasiva contra el fuego en la edificación.

Sus propiedades físicas son las siguientes:

Materiales	λ	μ	ρ
Genérico	0,05-0,031	1	-
RATSA	0,04	1	112,14

1. ρ: densidad, en kg/m3.
2. λ: conductividad térmica, en W/m·K.
3. μ: factor de resistencia a la difusión del vapor de agua, adimensional.

Características del producto y presentación

La lana mineral o lana de roca es un producto semirrígido, de fácil manejo y manipulación. Se puede cortar fácilmente con tijeras y cúter. Por su flexibilidad, se adapta fácilmente a la forma del soporte, por lo que resulta bastante adecuado para fachadas onduladas y cualquier otro elemento de forma curva.

En el mercado, se presenta en paquetes de placas o en rollos continuos, en espesores de 30, 40, 50, 60, 80 mm.

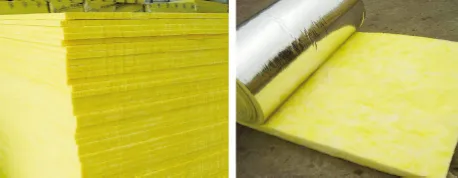

Lana mineral o lana de roca en diferentes formatos

Actividades

2. Aparte de en las fachadas transventiladas, citar al menos dos elementos constructivos o instalaciones de un edificio en los que se utilice lana de roca.

2.2. Panel rígido de poliestireno expandido (EPS)

Material derivado del petróleo y del gas natural, posee un buen comportamiento térmico. Posee una alta resistencia a la absorción de agua y no forma llama, ya que al quemarse se sublima.

Utilizado en fachadas principalmente tipo capuchinas, dado que es fácilmente atacable por la radiación ultravioleta. También empleado en suelos, cubiertas, etc.

Además, es muy usado en piezas de emb...
