Capítulo 1

Preparación de las máquinas, útiles y accesorios utilizados para el corte de materiales y ensamblaje en confección de cortinas y complementos de decoración

1. Introducción

Los avances tecnológicos para la sección de corte han sido los más espectaculares en la industria de la confección. El grado de tecnificación de esta sección hoy en día es muy importante.

En los años sesenta todas las operaciones de la sala de corte se realizaban de manera manual o semimanual, es decir, acompañando el hombre a la máquina en su funcionamiento.

Actualmente, la aparición de las nuevas tecnologías de base, electrónica e informática, han hecho posible que se pase de máquinas que necesariamente debían manejarse manualmente a máquinas totalmente automáticas y programables.

A continuación, se estudian los diferentes sistemas de corte que se aplican en la industria de confección, desde el punto de vista de la maquinaria y herramientas utilizadas.

2. Tipos de corte aplicados a los materiales de confección

La variedad de materiales utilizados en los diferentes productos textiles hace que se apliquen distintos tipos de técnicas y tecnología para realizar el corte de los diferentes artículos. Entre los más utilizados se encuentran: el corte convencional o manual y el corte por control numérico.

2.1. Convencional o manual: por cuchilla circular y vertical, a la cinta y por presión con troquel

En este tipo de corte, una vez se ha realizado el extendido del tejido se procede a efectuar la operación de dividirlo en piezas más pequeñas y manejables (esta operación se denomina destrozado).

El colchón de tejido permanece quieto mientras que la máquina se desplaza, esta operación de troceado del colchón de tejido se lleva a cabo con máquinas convencionales o manuales, entre las que se encuentran las siguientes:

1. De disco o cuchilla circular.
2. De cuchilla vertical.

Nota

Cuando se habla de colchón se hace referencia al extendido y apilado, sobre la mesa de corte, de un número determinado de capas de tejido, dispuestas para ser cortadas.

Además existen otras máquinas en el corte convencional, como son la sierra de cinta para operaciones de afinado y los troqueles.

Corte por cuchilla circular

La máquina de cuchilla de disco consta básicamente de un elemento cortante en forma de disco, con un movimiento circular continuo transmitido desde un motor eléctrico.

Máquina de cuchilla circular

Está provisto de un dispositivo de afilado que se puede accionar desde la empuñadura y que simplemente hace que se aproximen dos ruedas de esmeril al disco en rotación, realizando así el afilado.

Este afilado puede realizarse incluso en vacío o a mitad de la cortada, aunque este método no es aconsejable, por el peligro que puede entrañar las pequeñas chispas que se producen, y que al caer sobre el colchón y, dependiendo de la inflamabilidad del tejido que se esté cortando, puedan deteriorar la última capa del colchón.

La máquina se apoya sobre una placa metálica con entrada biselada, que es la que ha de deslizarse entre la mesa de corte y la primera capa del colchón a cortar.

Se utiliza normalmente para el “destrozado” del colchón, es decir, para separar las piezas del colchón por bloques sin seguir los perfiles exactos de los patrones dibujados. En este sistema de corte, el material permanece estático y es la máquina la que se desliza guiada por el cortador.

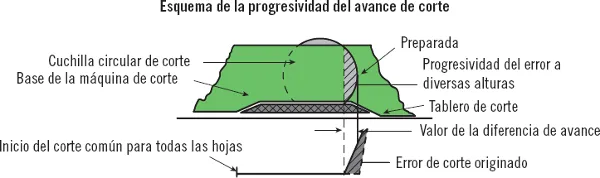

Este tipo de máquina no se utiliza para el afinado de los bloques (corte exacto por los perfiles de las piezas o afinado definitivo), ya que la calidad de corte de estas máquinas no es muy precisa, puesto que la progresividad del avance del corte, a diversas alturas de la preparada o colchón, puede originar variaciones entre la capa superior e inferior del bloque de tejidos.

Este efecto se agudizará cuanta más curvatura tengan los perfiles de los patrones (por ejemplo, sisas y escotes).

Otro de los inconvenientes o puntos negativos es la incómoda accesibilidad del operario sobre las zonas más alejadas del borde del tablero, por ello la dificultad de seguir perfiles delimitados.

Existen diferentes diámetros de cuchilla, dependiendo del grosor del colchón a destrozar.

En el cuadro siguiente se puede apreciar la relación existente entre el diámetro de las cuchillas de corte circular y el grosor del colchón a cortar.

Diámetro de cuchilla		Grosor
Pulgadas	Centímetros	Pulgadas	Centímetros
3 1/2	8’75	1 7/8	5
4	10	2 1/8	6
5 1/4	13	3 1/8	8
6	15	3 1/2	10
7 1/2	19	3 1/2	15

En general, estas máquinas son rentables para colchones de pequeño grosor. El espesor máximo no puede ser superior a la distancia que media entre la base de la máquina y el eje de rotación del disco.

En cuanto a la velocidad de corte, dependerá tanto de la dureza del tejido como del punto de fusión de estos.

La forma de la cuchilla es generalmente circular, pero se pueden encontrar dos alternativas para el corte de tejidos determinados, como:

1. Cuchilla de forma poligonal: tiene el mismo uso que la circular, y se aplica a los tejidos de fibras sintéticas o mezclas que puedan presentar peligro de fusión. La forma del perfil hace que, debido a su menor superficie de fricción, disminuya el calentamiento del elemento cortante, evitando así el riesgo de fusión de materiales. La problemática de su uso estriba en la dificultad del afilado, ya que este debe realizarse fuera de la máquina (el elemento cortante ha de desmontarse del eje de la máquina, para ser afilado), con la consiguiente pérdida de tiempo y el aumento de tiempos muertos e improductivos.
2. Cuchilla dentada: es aplicable a tejidos extremadamente duros o revestidos con impermeabilizantes sin peligro de fusión. Tiene la misma problemática que la anterior de perfil poligonal en cuanto al procedimiento de afilado de la cuchilla.

Corte por cuchilla ver...
