Instalación y puesta en marcha de sistemas domóticos e inmóticos. ELEM0111

José Gustavo Jiménez Pérez

• Editorial: IC Editorial
• Año: 2018
• ISBN del libro electrónico: 9788417343880
• Edición: 1
• Categoría: Technology & Engineering
• Categoría: Electrical Engineering & Telecommunications

Libro especializado que se ajusta al desarrollo de la cualificación profesional y adquisición de certificados de profesionalidad. Manual imprescindible para la formación y la capacitación, que se basa en los principios de la cualificación y dinamización del conocimiento, como premisas para la mejora de la empleabilidad y eficacia para el desempeño del trabajo.

Capítulo 1

Técnicas de puesta en marcha de los sistemas domóticos e inmóticos

1. Introducción

En la actualidad a la hora de construir nuevos edificios así como de la reforma de aquellos más antiguos, los requisitos que se deben cumplir se están ampliando considerablemente.

La alta conectividad tanto en el interior de los edificios como del edificio con el exterior, los requisitos de eficiencia energética con el fin de reducir el consumo energético colaborando con la mejora del medio ambiente, así como el aumento en el confort en los edificios y las nuevas opciones de ocio que dan lugar a una mayor calidad de vida a sus habitantes y usuarios, están implicando la introducción en estos de los sistemas domóticos e inmóticos.

La importancia de la automatización de los edificios por medio de la instalación de sistemas domóticos e inmóticos queda también reflejada en la normativa y reglamentación que la administración pública aprueba para la construcción de edificios como se ve claramente en la última reglamentación de Instalaciones Comunes de Telecomunicaciones, Real Decreto 346/2011, de 11 de marzo, por el que se aprueba el Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones, donde se dedica un apartado concretamente al “Hogar Digital” integrando el concepto de domótica dentro de las infraestructura de la vivienda.

Otro punto donde se observa la importancia de la automatización de la vivienda radica en la posibilidad de la certificación de las características domótica del edificio. Así AENOR introduce un conjunto de especificaciones en su norma EA0026:2006, que proporcionan los requisitos para la certificación de viviendas domóticas, dando de esta forma un valor añadido al edificio.

Otros organismos también están trabajando en el sentido de proporcionar requisitos de calidad en lo relativo a la automatización de viviendas, como por ejemplo se observa en las especificaciones de la Comisión Multisectorial del Hogar Digital (CMHD) que tiene como objetivo establecer un “Sello de Calidad del Hogar Digital”.

Por otro lado observando los distintos edificios de nueva construcción se puede ver el auge de los sistemas domóticos e inmóticos.

Este crecimiento en la automatización de edificio conlleva la necesidad de un conocimiento más profundo para obtener una cualificación adecuada a la hora de la instalación y mantenimiento de estos edificios, siendo este el principal objetivo de este texto.

2. Domótica e inmótica

A la hora de emprender la instalación de un sistema de automatización de edificios será necesario comprender la diferencia existente entre los términos domótica e inmódica porque aunque ambos hacen referencia a la automatización de algún edificio, su diferencia radica en el tipo de edificio objeto de la automatización.

Se puede entender por sistema domótico aquel que permite el control automático de diversos elementos de la vivienda.

Mientras la inmótica da un paso más haciendo llegar esta automatización también a otros edificios, como locales comerciales, hoteles, hospitales y edificios de uso terciario en general.

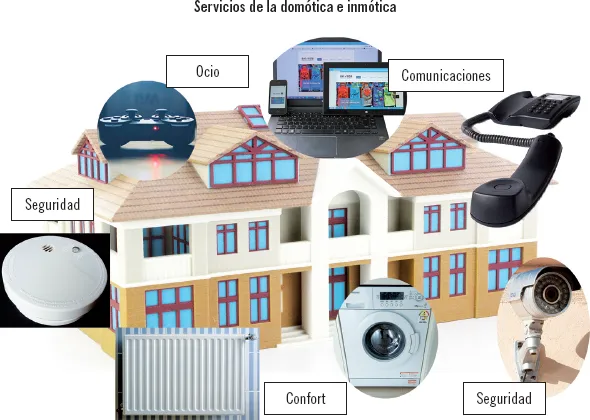

Otro punto que se debe tener claro a la hora de la automatización de edificios ya se hable de domótica o inmótica radica en los objetivos de esta automatización, pudiendo resumirse en los siguientes:

1. Confort: el confort permite aumentar la comodidad del individuo a la hora de realizar actividades dentro del edificio, así como mantener un ambiente agradable.
2. Gestión energética: debido a los costes de la energía y a los requisitos de conservación del medio ambiente que hoy en día son de suma importancia, la automatización de edificios debe hacer frente a la problemática del consumo energético por medio de una eficiente gestión de la energía de forma automática.
3. Seguridad: otro punto importante es el de la seguridad tanto de las personas que están en el edificio como de los bienes que hay en este. Esta seguridad se debe entender desde sus diversas vertientes, ya sea seguridad antiintrusión o seguridad ante eventos como incendios o inundaciones.
   En el sentido de la seguridad también se ha incorporado últimamente el concepto de la teleasistencia introduciendo sistemas de ayuda y alarma a las personas con necesidades médicas.
4. Comunicaciones: las comunicaciones son otro objetivo de suma importancia y primordial, ya que básicamente es el apoyo a toda instalación de automatización. Los sistemas de comunicaciones permiten la interacción entre los diversos dispositivos de la instalación, pero además permiten la telegestión remota de esta, es decir, el acceso a la instalación de automatización desde el exterior.
5. Ocio: por último, no se debe quedar atrás la gran demanda de ocio que existe en la actualidad, demanda que se integra en la instalación domótica.

Ejemplo

Un ejemplo claro relacionado con el aumento del confort en la vivienda así como de la gestión de la energía es la regulación automática de las persianas en función de la cantidad de luz solar que entra en la vivienda.

Por un lado permite mejorar la iluminación interior, así como las necesidades de climatización con lo que se influye directamente sobre ambos factores.

3. Medida, ajuste y control en instalaciones domóticas e inmóticas

Para llevar a cabo la verificación de los distintos elementos que forman parte de un sistema domótico o inmótico es necesario comprender los procesos de medida y ajuste necesarios, así como entender y conocer los diversos instrumentos o aparatos que pueden ser necesario para la realización de la medida el ajuste y control de forma correcta.

En este sentido habrá que considerar tanto los instrumentos de medida de uso general que permitirán la comprobación de los parámetros eléctricos de la instalación completa, así como los instrumentos empleados para los distintos elementos concretos.

3.1. Aparatos de medida, ajuste y control

Como en cualquier tipo de instalación será necesario disponer de un conjunto de equipos de medida, ajuste y control, que permitan conocer el estado de la instalación y comprobar la inexistencia de problemas o errores antes de que esta sea apta para su utilización.

El instrumental básico vendrá determinado por la reglamentación, aunque, debido a la multitud de dispositivos y formas de instalación la empresa instaladora podrá disponer de equipamiento adicional.

En este sentido la Orden ITC/1142/2010, de 29 de abril, por la que se desarrolla el Reglamento regulador de la actividad de instalación y mantenimiento de equipos y sistemas de telecomunicación, aprobado por el Real Decreto 244/2010, de 5 de marzo, establece que:

Las empresas instaladoras que trabajen este tipo de instalaciones deberán disponer, como mínimo, de los equipos de rango de medida y precisión adecuados que incorporen las funcionalidades de medida incluidas en los siguientes aparatos: multímetro, medidor de tierra, medidor de aislamiento, medidor de intensidad de campo con pantalla y posibilidad de realizar análisis espectral y medidas de tasa de error sobre señales digitales QPSK y COFDM, simulador de frecuencia intermedia (5-2150 MHz), medidor selectivo de potencia óptica y testeador de fibra óptica monomodo para FTTH, equipo para empalme o conectorización en campo para fibra óptica monomodo y analizador/certificador para redes de telecomunicación de categoría 6 o superior.

En este punto se van discutir los aparatos que se consideran bási...

Índice

• Portada
• Título
• Copyright
• Presentación del manual
• Índice
• Capítulo 1 Técnicas de puesta en marcha de los sistemas domóticos e inmóticos
• Capítulo 2 Documentación y normativa para el montaje de los sistemas domóticos e inmóticos
• Glosario
• Bibliografía
