Mantenimiento y reparación de instalaciones de antenas en edificios. ELES0108

Luis Campanario Felardo

• Editorial: IC Editorial
• Año: 2014
• ISBN del libro electrónico: 9788416207374
• Edición: 1
• Categoría: Negocios y empresa
• Categoría: Industria de medios y comunicaciones

Libro especializado que se ajusta al desarrollo de la cualificación profesional y adquisición de certificados de profesionalidad. Manual imprescindible para la formación y la capacitación, que se basa en los principios de la cualificación y dinamización del conocimiento, como premisas para la mejora de la empleabilidad y eficacia para el desempeño del trabajo.

Capítulo 1

Normativa sobre infraestructuras comunes para servicios de telecomunicación en el interior de los edificios (ICT)

1. Introducción

Mediante el Reglamento de ICT se regulan las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de los edificios, así como la actividad de instalación de equipos y sistemas de telecomunicaciones. En el presente capítulo se tratarán los aspectos del reglamento relacionados con los parámetros funcionales en las instalaciones de captación y distribución de las señales de televisión y radio.

Para la medición y ajuste de los parámetros indicados en la norma, existen diferentes instrumentos de medida y protocolos de prueba, que son unos procedimientos que garantizan la realización sistemática de todas las medidas. Asimismo se tratarán las medidas mínimas indicadas en el reglamento, para garantizar la seguridad de las personas y los equipos.

Finalmente se tratará el procedimiento que se usa para dejar constancia de los trabajos de mantenimiento o reparación que se han realizado, como son los informes y los históricos de averías.

2. Parámetros de funcionamiento en las instalaciones

Las instalaciones de ICT para la distribución de señales de radiodifusión sonora y de televisión procedentes de emisiones terrenales y de satélite, están formadas por los equipos, que componen los siguientes elementos:

1. Conjunto de elementos de captación de señales.
2. Equipamiento de cabecera.
3. Red.

La comprobación del correcto funcionamiento de la instalación de un sistema de telecomunicación se puede realizar mediante dos procedimientos:

1. Comprobando la calidad de las señales transmitidas de forma empírica, mediante la apreciación de la imagen y el sonido, reproducidas por un equipo receptor.
2. Midiendo los parámetros eléctricos que garantizan su funcionamiento y comparándolos con valores obtenidos mediante cálculos y estimaciones del proyecto. Este procedimiento es el más adecuado y técnico, ya que mediante el método de comprobación, la perfecta visualización de una imagen de TV digital en buenas condiciones meteorológicas no garantiza que funcione igualmente con lluvia intensa. Podría suceder que al no estimar el margen en la relación portadora/ruido, no se sabe la calidad real que tiene la instalación.

Con el objetivo de unificar criterios en la certificación del correcto funcionamiento de la instalación de ICT, en el Anexo IV del R. D. 346/2011, se describen en la Sección 2, las tareas de conservación y mantenimiento necesarias para garantizar la funcionalidad de las instalaciones. Entre los principales sistemas que deben comprobarse destacan:

1. Sistema de control de accesos.
2. Sistema de captación, amplificación y distribución de señales de radiodifusión sonora y televisión.

Definición

Protocolo de pruebas

Documento de referencia que establece la Administración, en el que se detallan las características constructivas, descripción de los elementos que la componen y medidas que deben realizarse en las instalaciones con el fin de asegurar la calidad, una vez finalizada la obra.

Sistema de control de accesos

Lo primero que habrá que indicar en este apartado del protocolo de pruebas, es el tipo de instalación que se trata, esto es, si se trata de una instalación individual o colectiva.

Seguidamente habrá que identificar los elementos que componen la red de distribución: se detallarán cuáles son los diferentes elementos que están presentes en la red de distribución y en qué cantidad, así como el tipo, marca y modelo. En el caso de que algún elemento instalado difiera de lo descrito en el proyecto técnico bien porque se modifique su posición o se añada alguno se deberá de indicar su ubicación. Deberá indicarse si los niveles obtenidos en las pruebas corresponden a los valores establecidos en el proyecto, y que deben estar en correspondencia con lo que se haya establecido por los fabricantes de los diferentes equipos.

Medidas de tierra

Todas las puestas a tierra que se realizan en líneas de transmisión de energía, líneas de comunicaciones, maquinaria eléctrica, pararrayos, torres metálicas o edificios de gran altura tienen una importancia vital en la prevención de accidentes, en el peligro que origina una avería y en la conservación de las condiciones normales de operación. En cualquiera de los casos, la resistencia del circuito de puesta a tierra debe conservarse en valores muy pequeños.

La normativa ICT establece que el sistema general de tierra del inmueble debe tener un valor de resistencia eléctrica no superior a 10 ohmios respecto de la tierra lejana; y obliga a la medida de su continuidad y resistencia.

Se deberá comprobar la continuidad de toma a tierra en los puntos siguientes:

1. Conexión a la tierra general del edificio.
2. Conexión a tierra exclusiva.
3. Otras circunstancias.

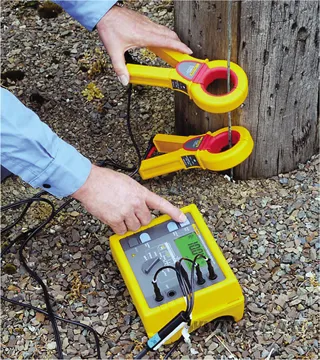

Ejemplo de medición de tierra mediante telurómetro digital

Recuerde

El Reglamento Electrotécnico de Baja Tensión define la tierra lejana al electrodo de tierra conectado a un aparato y situado a una distancia suficiente del mismo para que sea independiente de cualquier otro electrodo de tierra situado cerca del aparato.

Sistema de captación, amplificación y distribución de señales de radiodifusión sonora y televisión

Para la confección del protocolo de pruebas de una infraestructura de telecomunicaciones es de gran importancia detallar el conjunto de elementos que la componen, así como las características específicas indicando el modelo y marca.

Se puede establecer una clasificación de los elementos que componen la ICT y que condicionan los parámetros de funcionamiento del mismo, distinguiendo entre si de trata de un sistema de televisión terrestre o por satélite. Entre la información que debe contener el protocolo de pruebas, destacan:

1. Elementos del sistema de captación, se indicarán los metros y número de tramos de mástil así como el modelo y marca de antena instalada.
2. Equipos que componen la cabecera, se anotará el modelo y marca de los equipos que componen los sistemas de cabecera tales como amplificadores, moduladores, amplificadores F.I., etc.

Para garantizar el correcto funcionamiento de un sistema de telecomunicación deben cumplirse una serie de requisitos, tales como:

1. Los niveles de señal en la entrada de los receptores deben estar dentro del margen dinámico de los mismos, lo que implica el garantizar un nivel de señal mínimo (por debajo el Control Automático de Ganancia del receptor no será capaz de trabajar) y máximo (por encima se saturará algún elemento del mismo).
2. Mediciones de tasa de error para el caso de recepción de señal de radiofrecuencia digital (BER), se realizarán mediciones de tasa de error para cada canal en los diferentes ramales de la red de distribución, anotando el valor obtenido.

Las medidas establecidas en el mencionado Protocolo de Pruebas solo garantizan algunas de estas condiciones, siendo necesario realizar medidas adicionales para garantizar la calidad de la instalación, tales como:

1. La relación portadora/ruido. Debe ser superior a los límites especificados, que dependen de la técnica de modulación empleada en cada servicio.
2. La distorsión no lineal introducida por los dispositivos activos, como pudieran ser los amplificadores. Debe estar por debajo de los límites especificados.
3. os niveles de las señales interferentes (todas las presentes menos las deseadas). Deben mantenerse a un nivel, de al menos –20 dBv, inferior a de la señal de radiofrecuencia. En todo caso el nivel debe de ser lo suficientemente bajo para evitar interacción con la señal fundamental.

Aplicación práctica

¿Sería correcta la presentación de un informe técnico en el que se reflejaran los puntos de la instalación en los que se han realizado las pruebas de funcionamiento, pero no se indicaran los datos identificativos de la instalación a la que corresponden?

SOLUCIÓN

No será correcta, ya que son estos datos los que particularizan la instalación a la que se refieren las mediciones obtenidas, y sin ellos no sabríamos dónde hay que actuar, en caso de que así se deduzca de los resultados que se han incluido en el protocolo de pruebas.

3. Instrumentos y procedimientos de medida

Para verificar que un sistema de telecomunicación funciona correctamente, deben realizarse diferentes mediciones detalladas en los procedimientos. Para su obtención se utilizan diferentes equipos o instrumentos de medida.

3.1. Instrumentos de medida

Para la realización del conjunto de medidas recogidas en el protocolo de pruebas se utilizarán inst...
