Libro especializado que se ajusta al desarrollo de la cualificación profesional y adquisición de certificados de profesionalidad. Manual imprescindible para la formación y la capacitación, que se basa en los principios de la cualificación y dinamización del conocimiento, como premisas para la mejora de la empleabilidad y eficacia para el desempeño del trabajo.

Capítulo 1

Representación gráfica y documentación técnica

1. Introducción

En la actualidad, resulta imprescindible para un trabajador técnico disponer de conocimientos relacionados con el manejo e interpretación de documentación técnica y, como no, de la representación gráfica que se incluye en estos manuales, ya que se interpretan planos de fabricación con las instrucciones para el ensamblaje de los diferentes conjuntos y componentes mecánicos.

Para llevar a efecto estos planos y representaciones se plantea la dificultad de plasmar sobre el papel, que tiene formato en dos dimensiones, un objeto cualquiera que tiene tres dimensiones.

La necesidad de representar piezas o conjuntos completos es cada vez mayor. La presentación de conjuntos mecánicos en catálogos y publicaciones especializadas, así como la representación detallada de sus elementos en manuales de fabricación, exigen el empleo de unas técnicas de representación gráfica adecuada para cada necesidad.

En los manuales se realizan con fotografías, dibujos artísticos y asistidos por ordenador, resaltando los aspectos más importantes e interesantes, así como sus formas o colores.

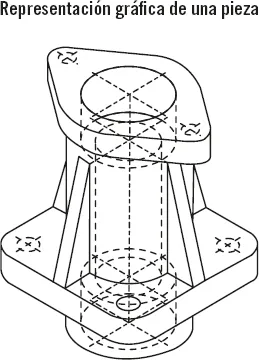

Cuando las representaciones gráficas se realizan en manuales de fabricación técnicos se utilizan planos detallados, empleando el dibujo técnico.

2. Documentación técnica del proceso

En la fabricación de conjuntos mecánicos y más concretamente en operaciones de montaje de conjuntos, se emplean documentación y manuales técnicos que indican el proceso e instrucciones a seguir. Estos manuales no solo indican datos, como tipos de materiales, sistemas de unión, aprietes, etc., sino que emplean, y en gran cantidad, representaciones para facilitar su compresión.

Nota

En la actualidad, existen manuales en CD con soporte informático que son fáciles de manejar, ya que se pueden pasar de unas páginas a otras que estén relacionadas, tan solo con un clic. No obstante, a la hora de realizar un montaje de un conjunto siempre será más manejable la documentación en papel.

En estos manuales suelen existir entre otros, planos que representan un conjunto de piezas y su disposición, los cuales deben ser interpretados por el operario que tenga que realizar el armado del conjunto.

Como se ha podido observar en el ejemplo anterior, la documentación técnica que se emplea en los procesos abarca gran cantidad de información. La información escrita o explicativa dependerá del trabajo que se vaya a realizar y desarrollará las indicaciones del proceso, así como las precauciones o medidas a tomar. Lógicamente, estas instrucciones las desarrollará el manual en base a las operaciones que describa, ya sea el ensamblaje de piezas, disposiciones de tornillos, su apriete, etc.

En lo que a la representación gráfica se refiere, se emplean diferentes técnicas, como planos de conjunto o planos en detalle, e indicaciones, como nivel de acabado, tolerancias, que guardan unas reglas o normativas que hay que conocer para saber interpretarlas, puede ser el caso de un plano que describa una pieza e indique el nivel de acabado mediante símbolos.

3. Dibujo técnico

El dibujo técnico que se emplea en los manuales de documentación técnica está normalizado y sujeto a unas normas de ejecución, además se realiza a escala dibujando y anotando todo lo necesario que se quiera resaltar.

Definición

Dibujo técnico industrial

Representación gráfica de forma única e inconfundible de partes o conjuntos de maquinaria industrial, de modo que su interpretación sea la misma por tantos operarios como consulten el plano.

En el siguiente punto, se desarrolla una serie de normas básicas de representación, vistas, croquizado, etc., imprescindibles para poder interpretar correctamente un manual de fabricación mecánica y para la realización de dibujos o croquis, que resultan necesarios para determinar cualquier variación en las dimensiones de las piezas.

3.1. Líneas normalizadas

Las líneas empleadas en el dibujo industrial están normalizadas en el tipo y ancho d...
