Capítulo 1
Sistemas de representación para moldes o modelos para la transformación de polímeros

1. Introducción

El objetivo primordial de este capítulo es el de dar a conocer cuáles son los elementos básicos del espacio (punto, recta y plano) y cómo se pueden representar y trabajar con ellos de una manera sencilla y práctica. A partir de estos se van a generar otros tipos de elementos más complejos, tales como segmentos, curvas, superficies, poliedros, etc.

El capítulo trata el concepto de proyección sobre los planos ortogonales. Con este planteamiento se llegará a la definición de sistemas de representación, como el medio ideal para expresar gráficamente las piezas, figuras e idea de espacio. Todo ello, lleva a conocer el sistema diédrico, que convierte el espacio tridimensional en un espacio bidimensional en el que los objetos pueden dibujarse sobre una pizarra, una libreta o una pantalla de ordenador, lo cual simplifica enormemente el trabajo a realizar.

Con posterioridad, se verán las diferentes interacciones que se pueden producir entre los elementos básicos del espacio, como intersecciones, cruces, elementos perpendiculares entre sí, etc.

Por último, el capítulo se adentrará en un proceso industrial de gran importancia en la actualidad: el diseño técnico de moldes y la fabricación de artículos mediante inyección de plásticos. Los tiempos actuales se definen como la era de las telecomunicaciones y de la información (era de las TIC). Sin embargo, el gran avance en el campo de los polímeros plásticos hace posible que también se pueda hablar de la era de los plásticos, con todas las ventajas e inconvenientes que ello supone.

2. Sistema diédrico. Fundamentos

El sistema diédrico, también conocido con el nombre de sistema de Monge, presenta unas aplicaciones muy importantes a nivel técnico, ya que consiste en la representación geométrica de cualquier elemento del espacio sobre dos planos. Este hecho es de gran importancia, ya que con ello se logra reducir las 3 dimensiones del espacio en 2 dimensiones del plano. Por lo tanto, el sistema diédrico se podría definir como un sistema de proyección cilíndrica ortogonal.

Sabía que...

El sistema diédrico es conocido también con el nombre de sistema de Monge, gracias a su creador, Gaspard Monge, que desde el año 1768 lo aplicó para solucionar ciertas cuestiones de construcción a partir de razonamientos geométricos, que resultaban ser más cómodos y menos costosos que los planteamientos numéricos o matemáticos.

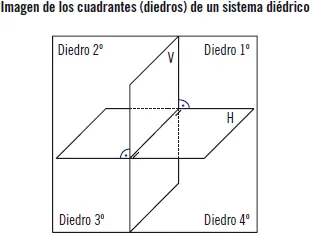

Dicho sistema posee un conjunto formado por dos planos ortogonales entre sí, uno de ellos colocado horizontalmente y el segundo verticalmente, denominándose plano horizontal y plano vertical de proyección, respectivamente (plano H o PH y plano V o PV, en cado caso). Estos planos se cortan entre sí y dividen el espacio en cuatro regiones diferentes denominadas cuadrantes o diedros (de ahí el nombre de sistema diédrico) tal como se puede observar en la imagen siguiente.

A la línea de intersección que corta los dos planos se le denomina línea de tierra (LT) y divide a los planos en 4 semiplanos diferentes.

Sin embargo, cuando se trabaja con un dibujo en un papel, en la pizarra o en el monitor del ordenador será necesario hacer coincidir los planos H y V. Para ello, se hace girar un plano sobre el otro a través de la línea de tierra con lo que se consigue reducir el sistema diédrico a un solo plano. Por consiguiente, el único plano quedará dividido por la línea de tierra. A la parte superior sobre la línea de tierra se le denominará PV y a la parte inferior se le llamará PH. Todo ello, se puede observar en las imágenes siguientes.

Por último, hay que indicar que el observador se supone que siempre estará situado en un punto del infinito anterior al cuadrante primero.

2.1. Planos de proyección

Siempre que se coloca un elemento en el espacio se podrán obtener sus correspondientes proyecciones en los planos horizontal y vertical. Estas proyecciones se conocen con los nombres de proyección vertical y proyección horizontal, respectivamente.

La proyección de un punto o cualquier elemento sobre el plano horizontal se conoce con el nombre de planta, mientras que la proyección sobre el plano vertical se denomina alzado.

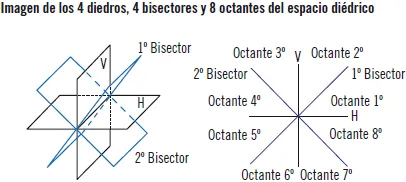

En ocasiones, también resulta interesante dividir los cuadrantes o diedros en dos partes iguales al ángulo diedro formado entre el plano de proyección vertical y el plano de proyección horizontal. Estos nuevos planos resultantes se conocen con el nombre de planos bisectores. Como se puede observar en la imagen inferior, el primer bisector efectúa una división del primer y tercer diedro. De forma análoga, el segundo bisector resulta de la partición del segundo y cuarto diedro, respectivamente. En definitiva, estos nuevos planos bisectores consiguen dividir el espacio diédrico en 8 sectores llamados octantes. Todo ello, se puede apreciar con claridad en la imagen inferior, ya mencionada anteriormente.

A veces, se suele trabajar con un plano de proyección adicional que se coloca de forma perpendicular a los planos horizontal y vertical. Al nuevo plano de proyección se le llama plano de perfil de proyección, o bien, simplemente plano de perfil. Por tanto, se puede afirmar que a la proyección que se obtiene a partir de este nuevo plano se le conoce como proyección de perfil.

El dibujo correspondiente al plano de perfil (P) sería el siguiente.

Se concluye, entonces, que todo elemento en el espacio diédrico puede disponer de 3 planos de proyección y por lo tanto de 3 tipos de proyección: proyección horizontal, proyección vertical y proyección de perfil.

Importante

Lo que teóricamente se estudia como los tres planos de proyección en todos los libros, coincide a nivel práctico con los conceptos de alzado, vista y perfil que se utiliza en los dibujos para visualizar un elemento en el espacio. De esta forma sencilla, se pueden representar las piezas al objeto de conocer sus características principales.

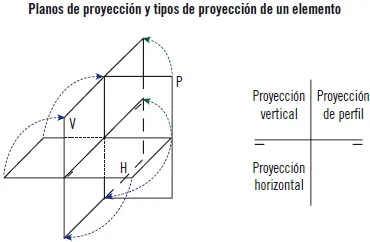

En la siguiente imagen, se muestra el proceso para llevar los 3 planos ortogonales entre sí a un sistema de una sola dimensión plana, como pudiera ser una pizarra, un papel o el monitor de un ordenador.

2.2. Proyecciones del punto, recta y plano. Trazas

En este apartado se va a estudiar cómo se efectúan las proyecciones de los elementos más sencillos del espacio, como son el punto, la recta y el plano. El punto supone el elemento básico, ya que otras figuras, como las rectas, se consideran o se obtienen al unir una serie de puntos. Cualquier figura se podrá proyectar en función de los puntos de que esté formada, por lo que se puede indicar que las restantes figuras del espacio se pueden obtener uniendo puntos y vértices que conforman la figura completa. En cuanto al plano, se considera que puede contener un sinfín de puntos definidos por unas coordenadas de tipo matemático.

Proyección del punto en el espacio diédrico

Como es lógico, el punto es la pieza geométrica más sencilla, ya que no tiene dimensiones y solo se caracteriza por su posición. Por tanto, la proyección de un punto va a ser necesariamente otro pun...
