In den letzten Jahren sind zu allen wichtigen Frisch- und Festbetonprüfungen sowie zu Prüfungen der Ausgangsstoffe neue Normen erschienen. Darüber hinaus machten neue Betonarten und Anforderungen die Aufnahme weiterer Prüfverfahren erforderlich. Diese dynamische Entwicklung hat zur Herausgabe der nunmehr sechsten überarbeiteten und erweiterten Auflage des Handbuchs der Betonprüfung geführt. Dabei haben die Autoren den bewährten, strukturierten Aufbau jeder Verfahrensbeschreibung beibehalten. Zusätzlich werden die notwendigen Prüfberichtsdaten genannt.Im Umfeld so durchgreifender Änderungen für den Betonprüfer, ist der Wert dieser anschaulichen Darstellung der jetzt insgesamt 141 Prüfverfahren mit Bildern, Checklisten und Hinweisen auf mögliche Fehlerquellen noch wertvoller geworden. Jedes Prüfverfahren erscheint nach einheitlichem System in einem jeweils abgeschlossenen Kapitel. Insgesamt liegt dem Anwender ein umfassendes und praxisgerechtes Handbuch vor, das alle deutschen und maßgeblichen internationalen Prüfverfahren enthält.Nach der Erweiterung des Autorenteams seit der 5. Auflage durch Dr. Ulrich Wöhnl ist nun Professor Dr. Wolfgang Breit, Hochschullehrer an der technischen Universität Kaiserslautern, Obmann des Ausschusses "Prüfverfahren für Beton" im DIN und Mitglied des europäischen Normenausschusses Betonprüfung, hinzugekommen.

13 Probenahmeverfahren für Gesteinskörnungen

Sammelproben und Einengung auf Laboratoriumsproben

A Wesen des Verfahrens

Zur Gewährleistung, dass die zu prüfende Gesteinskörnung einer großen Gesteinsmenge entspricht, werden z.B. mehrere Einzelproben entnommen und zu einer Sammelprobe vereinigt, die die Eigenschaften der Grundgesamtheit (Los) widerspiegelt. Aus der Sammelprobe werden durch Probeteilung Laboratoriumsproben gewonnen.

B Prüfvorschrift

DIN EN 932-1:1996-11 Prüfverfahren für allgemeine Eigenschaften von Gesteinskörnungen – Teil 1: Probenahmeverfahren

C Geräte und Hilfsmittel

Eimer

Probenahmeblech

Teilkreuz

Transportbehälter

Handelsübliche Waage, Wiegebereich 100 kg, Ablesegenauigkeit 50 g

Geräte für die Probenahme (Bild 13.1)

Schaufel

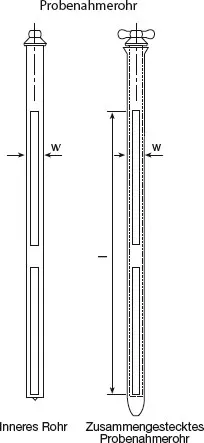

Probenahmerohr (w ≥ 3 D, mind. 10 mm; l = 1000 mm bis 2000 mm)

Probenahmekasten

Probenahmespeer

Probenahmerahmen

Riffelteiler oder Teilkreuz

D Durchführung

Definitionen

Los

Menge, die zur selben Zeit unter einheitlichen Bedingungen hergestellt wurde

Einzelprobe

Menge an Material, die durch einmalige Entnahme aus dem Los erhalten wird

Sammelprobe

Vereinigte Menge von Einzelproben

Bild 13.1: Geräte zur Probenahme

Repräsentative Probe

Sammelprobe nach Probenahmeplan, die es wahrscheinlich macht, dass die Eigenschaften der Probe denen des Loses entsprechen

Teilprobe

Aus Probeneinengung erhalten

Laboratoriumsprobe

Eingeengte Probe aus einer Sammelprobe, die für die Untersuchung in einem Labor bestimmt ist

Verjüngen

Einengen der Probe durch Teilen und Verwerfen

1 Mindestmasse der Sammelprobe für heterogene Gemische nach Gleichung 13.1 bestimmen oder nach Tabelle festlegen:

m = 6 · · ρb [kg]

(13.1)

Hierin bedeuten:
m	Masse der Probe in kg
D	Größtkorn in mm
ρb	Schüttdichte in kg/dm³ (entspricht Mg/m³) bestimmt nach DIN EN 1097-3 (Kapitel 32)

Probenahme von ruhenden Transportbändern

Vorbemerkung: Probenahme erst nach einem Vorlauf vornehmen, damit sichergestellt ist, dass mögliche Unregelmäßigkeiten vermieden werden.

2 Probenahmerahmen (Bild 13.2) zum Abtrennen in das Materialband eindrücken oder mit Schaufel bzw. Blech einen Abschnitt abtrennen. Mindestmasse entweder nach Gleichung 13.1 bestimmen oder als Länge der Einzelprobe die dreifache Breite des Transportbands wählen.

3 Vorgang so oft wiederholen, bis die für die Sammelprobe benötigte Menge erhalten wird.

4 Probe auf eine Laboratoriumsprobe einengen (D.18 bis D.36) und einschließlich Feinanteile in Behälter füllen.

Probenahme am Bandabwurf, Rutschenauslauf oder Siloauslauf

Vorbemerkung: Probenahme erst nach einem Vorlauf vornehmen, damit sichergestellt i...
