Taller de Arduino. Experimentando con Arduino MKR 1010

German Tojeiro Calaza, Gerardo Reino Bértoa

• Publisher: Marcombo
• Year: 2020
• eBook ISBN: 9788426732354
• Edition: 2
• Topic: Technology & Engineering
• Subtopic: Electrical Engineering & Telecommunications
• Index: Technology & Engineering

Ha llegado el libro que estaba esperando: conozca Arduino a través de múltiples prácticas ordenadas por nivel de dificultad.En esta segunda edición se ahonda en el desarrollo de muchas de las prácticas expuestas en la primera edición del libro, pero se emplea el novedoso Arduino MKR 1010. Mucho más potente y dotado de un módulo de conexión WiFi, Arduino MKR 1010 le permitirá adentrarse en el mundo del internet de las cosas (IoT).Asimismo, en esta guía de autoaprendizaje se presentan nuevas herramientas de desarrollo hardware, como el sistemaGrove, que evita el cableado de componentes, y los "bricks", el método revolucionario en el terreno educativo de laelectrónica. En cuanto al software, se muestran las plataformas IoT más relevantes en la actualidad. ThingSpeak, Adafruit IO o Blynk integran los valores captados por diferentes sensores a través de Arduino 1010 para mostrarlos ordenada y gráficamente en un PC, una tablet o un móvil.Además, se dedica un capítulo completo a las comunicaciones Bluetooth y al desarrollo de aplicaciones para Androidutilizando App Inventor 2, así como se incluye otro capítulo sobre las comunicaciones LoRaWAN, tratadas con un ejemplo práctico y didáctico por medio de Arduino MKR 1300. TTN y Ubidots se muestran como ejemplos de utilización básica.Con este libro, iniciarse en el internet de las cosas sin perder de vista la sencillez de la programación con Arduino, es posible.Consiga ya su ejemplar, disfrute de su enfoque práctico y conozca las herramientas que le permitirán innovar en el desarrollo de sus proyectos.

CAPÍTULO 1

Empezando con Arduino MKR

En el primer capítulo vamos a acercarnos a Arduino MKR y a la instalación de su entorno de desarrollo (a partir de ahora: IDE). Se explicará el Arduino más básico desde nuestro punto de vista: El modelo MKR 1010. Más adelante, se describirá a toda su familia, por así decirlo. Primeramente, se trabajará con el más versátil y se examinarán sus características principales y se llevará a cabo una primera práctica sencilla. Con posterioridad, podrá comprobar que el modelo 1010 tiene hermanos mayores y menores. Por último, se recomendarán algunas herramientas, tanto de software como de hardware, para que puedan hacer realidad sus proyectos electrónicos.

1.1 ¿Qué es Arduino y para qué sirve?

Arduino es una plataforma de electrónica abierta (open hardware) para la creación de prototipos basada en software y hardware libre. Se creó para artistas, diseñadores, aficionados y cualquier interesado en crear entornos u objetos interactivos.

Arduino puede tomar información y datos del entorno a través de sus pines de entrada por medio de toda la gama de sensores que existen en el mercado. En base a ello, puede usarse para controlar y actuar sobre todo cuanto le rodea; como, por ejemplo, luces, motores y otro tipo de actuadores. El microcontrolador de la placa Arduino se programa mediante un sencillo lenguaje de programación basado en C/C++ y un entorno de desarrollo (IDE) que responde a las especificaciones de open software. Los proyectos hechos con Arduino pueden ejecutarse sin necesidad de conectarlo a un ordenador, si bien tienen la posibilidad de hacerlo y comunicarse con diferentes tipos de software (p. ej., Flash, Processing, MaxMSP, etc.).

Se llama open hardware a los dispositivos de hardware cuyas especificaciones y diagramas esquemáticos son de acceso público, ya sea bajo algún tipo de pago o de forma gratuita. Se debe recordar en todo momento que libre no es sinónimo de gratis. El hardware libre forma parte de la cultura libre.

Se llama open software al tipo del software que respeta la libertad de los usuarios sobre su producto adquirido y, por tanto, una vez obtenido puede ser usado, copiado, estudiado, modificado y redistribuido libremente.

Un microcontrolador (abreviado μC, UC o MCU) es un circuito integrado programable, capaz de ejecutar las órdenes grabadas en su memoria. Está compuesto de varios bloques funcionales, los cuales cumplen una tarea específica. Un microcontrolador incluye en su interior las tres principales unidades funcionales de un ordenador: unidad central de procesamiento, memoria y periféricos de entrada/salida.

Arduino sirve para implementar cualquier idea que se proponga realizar. Por ejemplo, puede pensar en automatizar el control de su terrario, o en construir un pequeño robot, tipo auto, que evite objetos y que suba las escaleras de su casa. Este último caso, revoloteó por mi cabeza hace algunos meses; pero cuando miré su precio en Internet, me pareció excesivo. Así que me propuse realizar sin ayuda (DIY, o “hágalo usted mismo”) las carcasas de los robots. ¿Y cómo? Pues adquiriendo un kit para mi impresora 3D delta Anycubic (figura 1.1), tras lo que me di cuenta de que su placa controladora está basada en un tipo de Arduino, por lo que su entorno de programación me resultaba familiar.

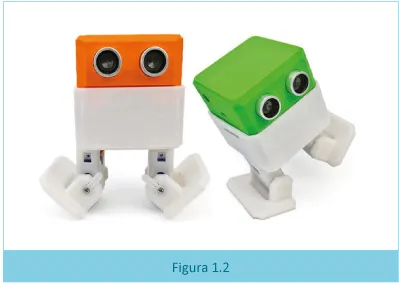

Le recomiendo que visite la página http://proyectosconarduino.com/robots/otto-diy/. Trata sobre el robot OTTO (figura 1.2), que es un robot pensado para ser armado de forma muy fácil e intuitiva y es ideal para dar los primeros pasos con sus hijos en la programación con Arduino y la robótica educativa, ya que requiere pocas piezas, no necesita soldadura y se puede programar en un entorno gráfico como “mBlock” (busque esta palabra en Google y descubrirá un mundo nuevo). Las piezas del robot (cuerpo y pier...

Table of contents

• Cubierta
• Título
• Créditos
• Índice
• Prólogo
• Agradecimientos
• 1. Empezando con Arduino MKR
• 2. El lenguaje de programación de Arduino
• 3. Transmisión en serie. Pines analógicos y digitales
• 4. Sensores y actuadores
• 5. Comunicaciones inalámbricas Bluetooth
• 6. Extender Arduino MKR con shields
• 7. El sistema grove y sus módulos básicos
• 8. IoT Internet de las cosas
• 9. Arduino MKR 1010 e IOT
• 10. Arduino MKR 1010 + Blynk
• 11. Lorawan y Arduino MKR 1300
• 12. Los Bricks y Arduino 1010
