Mecanizado CNC 4.0

Felipe Casado

• Publisher: Marcombo
• Year: 2020
• eBook ISBN: 9788426731401
• Edition: 1
• Topic: Physical Sciences
• Subtopic: Mechanics

Multitud de oficios del presente necesitan personas preparadas para afrontar el trabajo del futuro.Si quieres convertirte en un auténtico profesional del sector del mecanizado por arranque de viruta, es imprescindible que conozcas las últimas tecnologías en máquinas herramientas, además de los utillajes y los procesos de mecanizado.Gracias a los recursos prácticos que ofrece este libro, basados en la nueva revolución industrial, la Industria 4.0, conseguirás una visión general de cómo es el trabajo y el día a día en un taller de mecanizado, y conocerás las máquinas herramientas con las que llevar a cabo tus proyectos.Además: - Aprenderás desde cero a programar una máquina de control numérico en diferentes idiomas de programación y con distintos simuladores reales.- Conseguirás una buena base de programación HEIDENHAIN, uno de los mejores controles para máquina herramienta.Tanto si tienes conocimientos previos sobre mecanizado, como si no, con este libro serás capaz de fabricar piezas en máquinas de control numérico y te adentrarás en una de las profesiones más demandadas por las empresas.Este libro será tu gran apoyo tanto si trabajas en una empresa de mecanizado, como si cursas Certificados de Profesionalidad de Mecanizado por arranque de viruta o cualquier Ciclo Formativo de Grado Medio y Superior en Mecanizado.El mecanizado es apasionante y, ahora, afrontar con éxito tus propósitos sobre mecanizado es más fácil que nunca. Consigue ya tu ejemplar y no esperes más para descubrir cómo hacer realidad tus proyectos.

No podemos empezar este libro sin hablar sobre el dibujo técnico. En tu trabajo, tendrás que reparar piezas usadas; otras veces, tendrás una pieza de muestra y la tendrás que replicar, pero la mayor parte del tiempo te dedicarás a fabricar piezas a partir de un plano. Por esta razón, es muy importante que tengas unos buenos conocimientos sobre dibujo y sepas interpretar un plano sin problemas. Si no entiendes lo que pone en el plano, difícilmente podrás fabricar esa pieza.

En un plano se recoge toda la información acerca de la pieza que se vaya a fabricar. Aquí encontrarás toda la información necesaria para poder hacer tu trabajo. Hallarás las medidas de la pieza, las tolerancias dimensionales, la rugosidad, los tratamientos térmicos y superficiales…

El alzado, la planta, el perfil, las vistas de sección o las roturas son los dibujos que aparecen reflejados en un plano y donde se incluyen las medidas. Pero, para poder dibujar, también es necesario saber utilizar las herramientas de medición. Si tengo una pieza en mis manos y tengo que dibujar un plano para poder fabricarla, voy a necesitar croquizarla. Esto quiere decir que tengo que ir midiendo la pieza por partes e ir dibujándola. Al final, en un plano es tan importante el dibujo como las cotas. Si mi pieza no tiene cotas, es imposible fabricarla.

Hasta hace unos años, los planos se hacían a mano, con regla, escuadra y cartabón.

Comenzábamos dibujando en dos dimensiones. Esto quiere decir que dibujábamos las vistas del alzado o la planta.

Hoy día, esta práctica ya no se usa. Ahora disponemos de programas informáticos que nos ayudan a hacer este trabajo.

El dibujo por ordenador se denomina CAD. Seguro que te suena el programa AutoCAD. Creo que es uno de los programas de dibujo más conocidos, puesto que es utilizado en muchas profesiones.

La manera de dibujar ha cambiado mucho. Dibujamos en tres dimensiones y, gracias a ello, tenemos acceso a todas las caras de la pieza; la podemos girar, rotar, ver desde diferentes ángulos… Este dibujo tridimensional se llama SÓLIDO. Una vez que tenemos el sólido completamente definido, el programa puede generar automáticamente las vistas para hacer el plano.

Existen muchos softwares de diseño, cada cual con unas características distintas. Si nunca utilizaste ningún programa de este tipo, te aconsejo que busques algo de información por Internet sobre los distintos tipos que existen. Vas a encontrarte softwares gratuitos Open Source y otros que requieren de una licencia y que, en su mayoría, suelen tener un precio alto. Es verdad que los programas buenos presentan un precio elevado, pero hay que reconocer que la mayoría de ellos valen cada céntimo, puesto que son programas muy buenos, potentes y hacen muy fácil nuestro trabajo.

Yo he utilizado, durante varios años, un programa llamado SolidWorks y solo puedo hablar maravillas sobre él.

Es un programa exageradamente completo, que dispone de complementos que puedes ir instalando, en función del uso que necesites darle. Puedes hacer esquemas eléctricos, dibujar tuberías, diseñar moldes, chapa plegada, superficies, cálculos… Aunque, solamente con lo básico, ya vas a poder hacer casi cualquier cosa que te imagines.

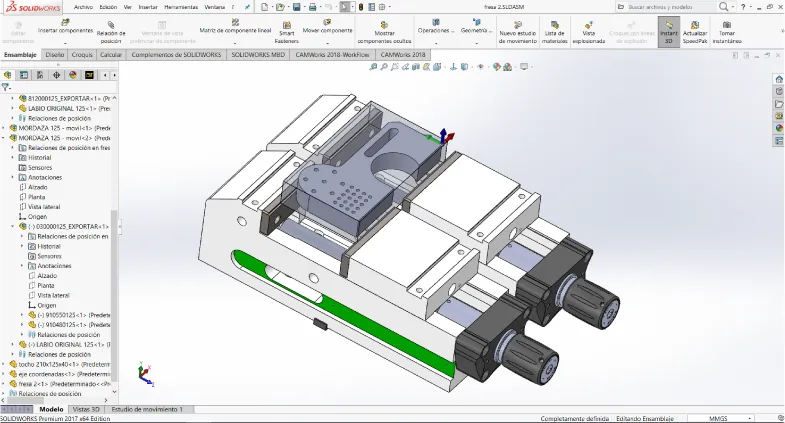

Esta es una pieza real dibujada con SolidWorks. La idea es ir dibujando todas y cada una de las piezas que necesites.

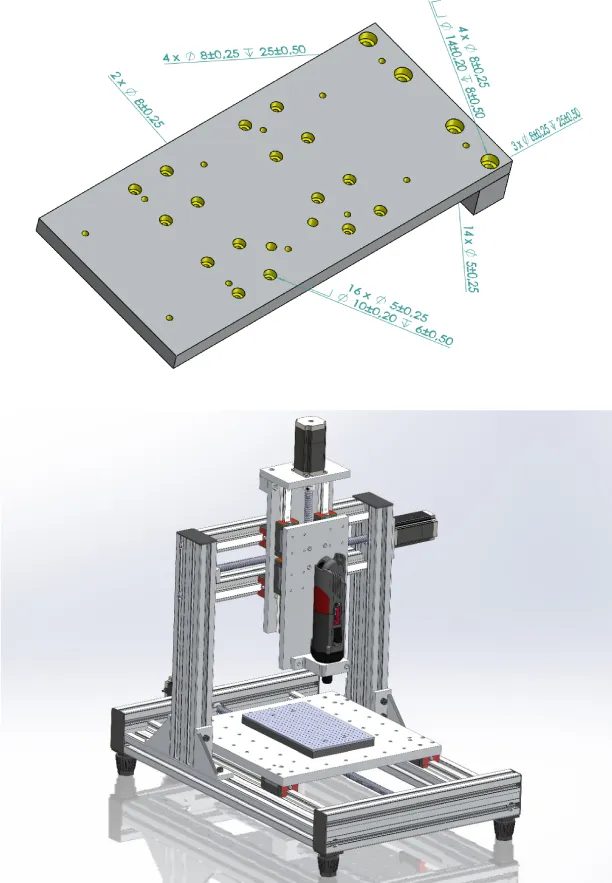

Una vez que dibujamos varias piezas, podemos hacer un montaje en el que ensamblamos esas piezas y podemos crear nuestra máquina o mecanismo.

De esta forma, podemos comprobar, antes de la fabricación, si nuestras piezas van a encajar bien y si, a la hora de la verdad, todo funcionará correctamente. Puedes hacer simulaciones de movimientos y detectar posibles fallos en el diseño.

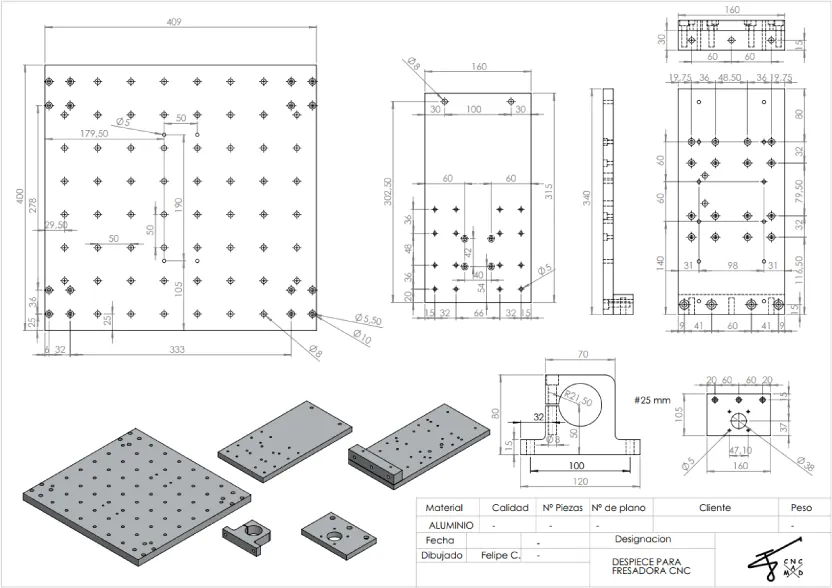

Cuando todo está correcto, se realizan los planos de fabricación, donde tenemos las vistas y medidas de todas las piezas.

Gracias a los diseños y a los planos, podemos fabricar todas las piezas que queramos, según las medidas.

Y, como resultado final, tenemos nuestra máquina perfectamente ensamblada y operativa, sin contratiempos y sin tener que hacer modificaciones de última hora.

No hay nada más gratificante, después de tanto esfuerzo, que la sensación de un trabajo bien hecho.

Hoy día, tienes en Internet multitud de páginas web donde descargar archivos CAD de una gran variedad de piezas.

Los propios fabricantes, tanto de máquinas como de herramientas, accesorios, mecanismos, sistemas neumáticos e hidráulicos, componentes eléctricos, etc. son los primeros que ofrecen los archivos CAD de sus productos, para que el diseñador pueda incorporarlos en sus proyectos y, de esta forma, facilitar su labor.

En nuestro caso concreto, nos es de mucha ayuda disponer de los dibujos en tres dimensiones de nuestras propias máquinas, ya que, de esta manera, podemos comprobar desde el ordenador, sin necesidad de interferir en los trabajos que se están realizando en la máquina y verificar si la pieza que necesitamos mecanizar entra dentro de las dimensiones de la máquina, cómo quedaría el útil una vez colocado en la mesa o cómo sujetar la pieza.

Gracias a los softwares CAD y a los archivos que nos ofrecen los fabricantes de utillajes, aumentamos la producción, ya que no perdemos tiempo en hacer pruebas in situ, sino que ya disponemos de toda la información antes de comenzar con el trabajo.

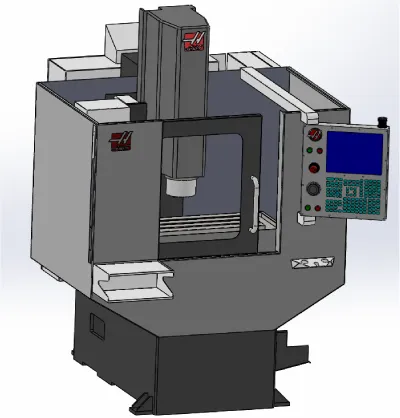

Aquí tienes como ejemplo un centro de mecanizado del fabricante Haas, que ofrece la posibilidad de descargar los archivos de sus máquinas en formatos CAD, para que puedas tener toda la información sobre las dimensiones de la máquina.

Si trabajas en una oficina técnica y tienes que hacer la programación mediante CAD-CAM, sin duda que esta ayuda te será de gran utilidad.

Esta información es muy valiosa. Utilízala.

Tanto si empiezas de cero como si ya tienes conocimientos y quieres convertirte en un auténtico profesional del dibujo con SolidWorks, te recomiendo El gran libro de SolidWorks, escrito por Sergio Gómez González.

En él encontrarás toda la documentación y ejercicios prácticos donde poner a prueba tus conocimientos.

Pero eso lo dejamos para otro momento; ahora vamos a arrancar viruta…

La medición tiene una especial importancia a la hora de fabricar, porque no importa lo bueno que seas y la destreza que alcances mecanizando si no sabes medir bien lo que fabricas.

Vas a tener en cuenta unas tolerancias dimensionales que nuestra pieza tiene que cumplir y, solo si sabes medir bien, puedes estar seguro de que tu trabajo está bien hecho.

En la imagen a tu derecha, puede...

Table of contents

• Cubierta
• Título
• Créditos
• Índice general
• Capítulo 1: Dibujo técnico CAD
• Capítulo 2: Metrología
• Capítulo 3: Las máquinas convencionales
• Capítulo 4: Las máquinas CNC
• Capítulo 5: Los materiales
• Capítulo 6: Las herramientas
• Capítulo 7: La velocidad de corte
• Capítulo 8: Aceites de corte y taladrinas
• Capítulo 9: Sistemas de amarre, útiles y accesorios
• Capítulo 10: Procesos de mecanizado
• Capítulo 11: Procesos de torneado
• Capítulo 12: Procesos de fresado
• Capítulo 13: El control numérico
• Capítulo 14: Programación ISO
• Capítulo 15: WinUnisoft+
• Capítulo 16: Heidenhain TNC 640
• Capítulo 17: Información adicional
• Capítulo 18: Webgrafía y agradecimientos
