Im Band 5 der Chronik Dinkelsbühl werden die mittelalterlichen Verteidigungsanlagen der Frühzeit bis 1372 zusammengefasst, danach die Entwicklung der Stadtbefestigung bis in die Gegenwart beschrieben: Wall und Graben, die Zwinger und deren Stände, die Innere und Äußere Stadtmauer mit ihren Türmen bzw. Basteien, die Inneren Stadttore und deren Torbastionen samt Äußeren Tortürmen. Die größtenteils abgegangenen Äußeren Verteidigungsanlagen sind ebenso aufgenommen wie die verschwundenen Teile der Inneren Stadtbefestigung. Mit einer Fülle fundierter Daten und neuer Erkenntnisse sowie über 250 Abbildungen der heute gültige Wissensstand über die einstige Reichsstadt Dinkelsbühl.

1 (Inneres, heutiges) Wörnitztor

Torturm, Turmzwinger, Mühlgrabenbrücke

Torturm

Lage

In der „Altstadt“ und der Wörnitzniederung nahe der alten Wörnitzfurt am Mühlgraben. Turmbasis 440 m über N.N., etwa 1,00 m über dem vermuteten Turm beim Seelhaus am Mauerknick nahe dem Kreuzgässlein, ebenso hoch wie die Kleine Bastei. Vom Turm beim Seelhaus ist er 165 m entfernt, von der Kleinen Bastei 85 m. Länge der Stadtmauer vom Wörnitztor bis zum Turm Am Türlein an der Stadtmühle (Turmstumpf) 485 m.

Name

Wörnitztor: Vom Fluss Wörnitz; auf den Bildquellen als Wernitz Tor, Wirmis Tor, Wernitzer Tor bezeichnet.1401 wird ein Haus mit Hofreit „am Wernitz tor“ genannt.¹⁶¹ 1406 liegen Gartenbeete vor dem Wörnitztor am „Inneren Graben“, also am Stadt- oder Mühlgraben.¹⁶² Erstmals ist es 1430 als das „innere Wörnitztor“ angeführt.

Wörnitzturm: 1437 als der „innere Wörnitzturm“ bezeichnet.¹⁶³ Laut abschriftlicher Bestückungsliste von 1461 sind auf ihm eine Büchse mit 8 Pfund Pulver, 10 Kugeln und Ladezeug.¹⁶⁴ In der Viertelordnung von 1473 kommen 2 Mann „uff den werntz turn“, 2 Mann zum „Schossgatter“ (Fallgatter), 6 „Selhus“.¹⁶⁵ In der Feuerordnung von 1533 sind 2 Mann beim „Innern Wernitz thor“ (gemeint ist der Turmzwinger), 3 Mann kommen „uff den innern thurn“ und das Schossgatter.¹⁶⁶

Bettelvogtsturm: Bezieht sich auf den Bettelvogt, der im Turmstüblein hauste. Dieser war ein von der Stadt bestellter Einwohner, der nur „genehmigte“ Bettler die Mildtätigkeit in Anspruch nehmen ließ. Er führte den Bettelhaufen jeden Freitag durch die Gassen.¹⁶⁷

1670 wurde auf dem „Bettelvogtsturm“ eine Uhrtafel angebracht.¹⁶⁸ Und auf dem Markungs-Grundriss von 1698 (Bildquelle 14) ist das Wörnitztor mit dem Buchstaben B und „Bettel Vogts Thurn“ verzeichnet.

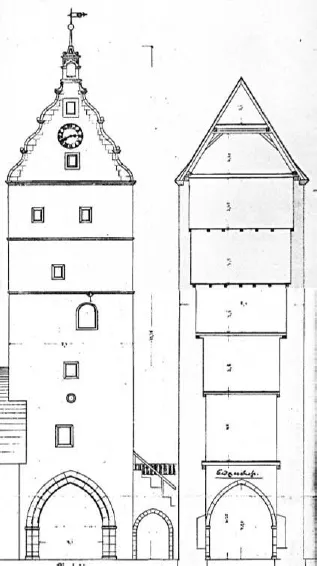

Wörnitztor (Ansicht und Querschnitt): Stadtseite um 1900.¹⁶⁹

Abbildung

Erstmals abgebildet auf dem Augenschein-Abriss von 1579 als zweigeschossiges Torhaus mit quer gestelltem Satteldach, dagegen 1586 als hoher Viereckturm mit Walmdach und 1590 mit Giebel (Bildquellen 1, 2, 3). Auf dem Altarblatt von 1642, auch bei Merian 1643 und dessen Kopisten mit heutigem geschweiften Spätrenaissancegiebel (ab Bildquelle 5).

Bau und Baugeschichte

Gesamthöhe 31,20 m, bis zum Dachgesims 24,70 m. Erdgeschoss (Tordurchfahrt)

Das einzige im Kern erhalten gebliebene Tor der Stauferbefestigung. An den Quadern Steinmetzzeichen, bis ins 1. Obergeschoss noch Buckelquader mit Zangenlöchern. Turmbreite 8,10 m, Tiefe 7,00 m, Seitenmauern 1,90 m stark. Springt feldseitig nicht über die staufische Stadtmauer vor. Erbaut um 1229-1235 hatte der wohl viergeschossige Torturm eine Höhe von etwa 18 m bis zum Dachgesims.

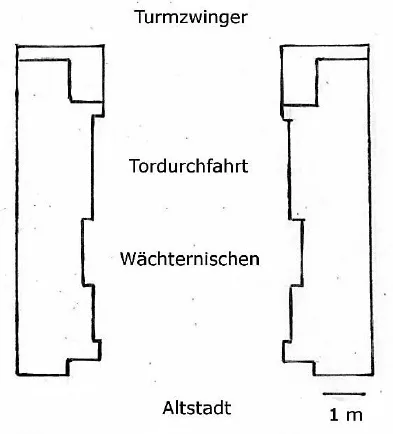

Wörnitztor (Grundriss).

Um 1378 erfolgte im Zusammenhang mit dem Bau der Stadtmühle und Stauung des Mühlgrabens eine Aufschüttung des Altrathausplatzes. Die Tordurchfahrt wurde auf 6,50 m ab Pflaster erhöht, die Durchfahrtwölbung durch senkrechte Mauern und eine flache Balkendecke ersetzt (Quaderschichten). In der Durchfahrt beidseitig je eine stark spitzbogige Wächternische zum Sitzen.

Torbögen außen dreifach, stadtseitig einfach als gestufte Spitzbögen gebaut, 4 m weit und in der Spitze 4,90 m hoch. Die feldseitig seitlich der Toreinfahrt angebauten Stützpfeiler dienten dem Fallgatter als Führung. Die Gatter wurden 1632 neu aus Eisen angefertigt.¹⁷⁰ Außen- und Innentorflügel. Starke waagerechte Wetzrillen vom Waffenschleifen der Wächter.

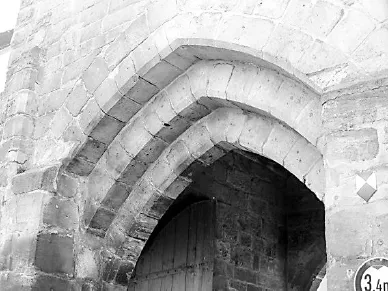

Wörnitztor: Dreifach gestufter Spitzbogen an der Außenseite.

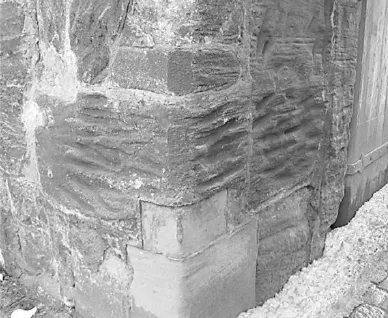

Wörnitztor: Wetzrillen an der linken äußeren Torwange.

1. Obergeschoss

Höhe 4,60 m, an den drei Feindseiten etwa 1,80 m stark aus Buckelquadern, stadtseitig 0,80 m starkes Mauerwerk der Zeit um 1600. Stadtseitig damals eingefügtes Rechteckfenster. Eine schmale, 0,40 m hohe Öffnung, etwa 1 m über dem Boden gelegen, diente zum Durchführen der Zugbrückenkette. Innen Blockstufentreppe.

2. Obergeschoss

Höhe 3,50 m, an den drei Feindseiten 1,60 m stark aus Buckelquadern, stadtseitig 0,80 m starkes Mauerwerk der Zeit um 1600. Stadtseitig damals eingefügtes Rechteckfenster. Zur Wörnitzvorstadt eine Schießscharte in Schützennische, im Putz Swastika (Hakenkreuz), die die Jahreszahl 1558 unterteilt.

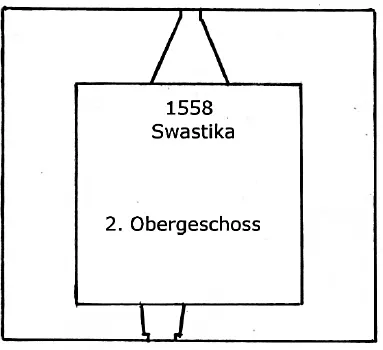

Wörnitztor (Grundriss).

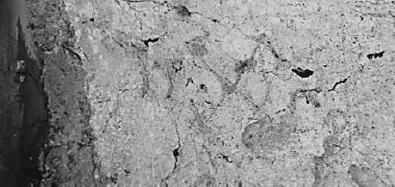

Wörnitztor: 2. Obergeschoss, rechts neben der Fensterleibung, schräg von links nach rechts unten die Zahl 15, danach das Kreuzzeichen, danach 58. Ziffern in halber Swastikagröße.

3. Obergeschoss

Höhe 3,10 m, vielleicht noch dem Stauferbau zugehörend, an den drei Feindseiten etwa 1,20 m starke Mauern, innen mit vereinzelten Buckelquadern, stadtseitig 0,80 m starkes Mauerwerk der Zeit um 1600. Stadtseitig später eingefügtes großes Rundbogenfenster mit Aufzugsbalken. Zur Wörnitzvorstadt hin zwei später eingefügte Rechteckfenster in Schützennischen, ebenso je eines in Nischen an den Stadtmauerseiten. Bis um ca. 1600 Wächterstube.

Zur Wörnitzvorstadt waren direkt unter den beiden Rechteckfenstern zwei Vertiefungen in Wappenform (heute zugesetzt). Die etwa gleich großen Wappenschilder von Heinrich Jahreiß¹⁷¹ wurden 1933 aus Eichenholz geschnitzt und sind später nach unten versetzt worden: Dinkelährenwappen der Stadt und Reichswappen mit einköpfigem Adler.

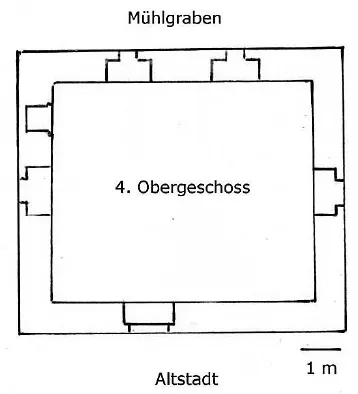

Wörnitztor (Grundriss).

4. Obergeschoss

Um 1600 aufgestockt, durch Gurtgesims getrennt. Höhe 3,50 m, an allen Seiten 0,80 m starkes Mauerwerk. Zur Wörnitzvorstadt 2 senkrechte ovale Ochsenaugen für Büchsen, je eine an den Stadtmauerseiten. Stadtseitig Rechteckfenster. Hier befindet sich das Uhrwerk, im Jahr 1654 arbeitete ein Uhrmacher an der „Wörnitztoruhr“.¹⁷²

5. Obergeschoss

Um 1600 aufgestockt, durch Gurtgesims getrennt. Höhe 3,50 m, später zur besseren Beheizung durch eingezogene Decke auf 2,25 m erniedrigt. Rechteckfenster zur Beobachtung in alle Richtungen, stadtseitig und zur Vorstadt je zwei. Wächterwohnung: Vom Treppenr...
