Die Ausbildung zu fördern und die erworbenen Kenntnisse für den Gebrauch in der Schule und im Alltag griffbereit zu erhalten ist das Ziel dieses Skripts. Die Zusammenstellung orientiert sich an den Inhalten der Unterrichtseinheit >Technisches Zeichnen< im Rahmen des Unterrichtsfachs Technik (Mittelstufe) und fasst alle Handreichungen und gezeigten Folien zusammen.Der Aufbau des Skripts ist gegliedert wie folgt: Inhaltliche Informationen (Regeln, Daten, etc.) - Allgemeine Informationen zur technischen Zeichnung - Linienarten und Linienbreiten - Skizze und Zeichnung - Geometrisches Zeichnen - Bemaßungsregeln - Informationen zu Darstellungsarten - Die Dreitafelprojektion - Schnitte durch den Körper - AbwicklungenZeichentechnik- Zeichenübungen [Anhang] (Übungen zur Arbeit mit Lineal und Zirkel und zu den Darstellungsarten)- Grundkonstruktionen / Geometrisches Zeichnen (Strecke und Winkel halbieren, Streckenteilung, Tangenten konstruieren, Goldener Schnitt)
- 96 Seiten
- German
- ePUB (handyfreundlich)
- Über iOS und Android verfügbar
eBook - ePub
Über dieses Buch
375,005 Studierende vertrauen auf uns
Zugang zu über 1 Million Titeln zu einem fairen monatlichen Preis.
Mit unseren Lerntools kannst du noch effizienter lernen.
Information
Darstellungsarten (1)
Die Zentralperspektive
Bei dieser Darstellungsart laufen alle parallelen Linien, die nicht parallel zur Bildebene liegen, in einem Punkt, dem Fluchtpunkt, zusammen.
Alle Fluchtpunkte liegen in der Augenhöhe des Betrachters auf der sogenannten Augenlinie oder Horizontlinie.
Mit der Zentralperspektive wird ein natürlicher Seheindruck nachempfunden.
Anwendungsbeispiele: Kunst (Gemälde, Zeichnungen), Fotografie
Darstellungsarten (2)
Beim technischen Zeichnen unterscheidet man die isometrische Perspektive, die dimetrische Perspektive und die Kabinettperspektive. Die Ansichten unterscheiden sich im Winkel, in dem die nach hinten laufenden Bauteilkanten stehen und im Maßstab, in dem sie gezeichnet werden.
Isometrische Ansicht (isometrisch = gleiches Maß)
B: H: T = 1: 1: 1
- Alle Kanten werden unverkürzt gezeichnet.
- Maße direkt ablesbar
- Winkel nicht ablesbar
- Körper erscheint in der Breite verzerrt.
Dimetrische Ansicht (dimetrisch = zweierlei Maß)
B: H: T = 1: 1: 0,5
- Tiefenlinien sind auf die Hälfte verkürzt.
- Senkrechte Maße sind direkt ablesbar.
- Winkel nicht ablesbar
- Betonung der Vorderansicht.
- Realistische Darstellung.
Kabinett-Ansicht
B: H: T = 1: 1: 0,5
- Tiefenlinien sind auf die Hälfte verkürzt.
- Vorderansicht: Maße und Winkel direkt ablesbar.
- Betonung der Vorderansicht
- Einfachste perspektivische
Darstellungsarten – Anwendungen
Die drei Darstellungsarten sollen nun in einfachen Beispielen geübt werden. Sieh dir hierzu deine Unterlagen an: Dort war jeweils ein Würfel dargestellt. Im ersten Schritt soll nun ein Quader in den jeweiligen Ansichten gezeichnet werden. Gegeben ist ein Quader mit den Seitenlängen:
a = 30mm
b = 40mm
c = 50mm
Zeichne den Quader in dimetrischer Ansicht Vergleicht anschließend eure Ergebnisse. Was stellt ihr fest?
Aufgabe:
- Zeichne den Körper in allen möglichen Darstellungen.
- Zeichne den Körper auch in allen möglichen Darstellungen in isometrischer Ansicht und in der Kabinett-Ansicht.

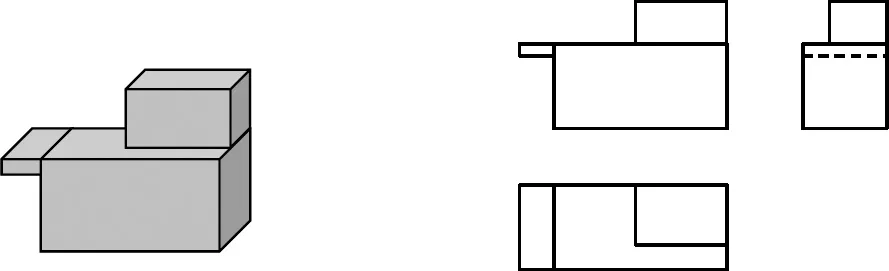

Körper 1
Körper 1 - verschiedene Blickwinkel (Auswahl)
Ansichten – verschiedene Möglichkeiten:
Ansichten der technischen Zeichnung
Merke: Es sind grundsätzlich immer so viele Ansichten notwendig als zur vollständigen Darstellung des Körpers erforderlich sind!
Bei Drehkörpern genügt oft eine Ansicht.
In bestimmten Fällen können auch zwei Ansichten notwendig sein. In der Regel hat man drei Ansichten eines Körpers.
Bei komplizierten Körpern können noch zusätzliche Ansichten erforderlich werden.
In ...
Inhaltsverzeichnis
- Über den Autor
- Vorwort zum Skript: Technisches Zeichnen
- Inhaltsverzeichnis
- Technisches Zeichnen
- Zeichengeräte
- Das Papier
- Arbeitsmaterialien
- Linienarten und -breiten
- Linienarten und -breiten
- Linienbreiten „Liniengruppe 0,7“
- Maßstäbe
- Geometrisches Zeichnen
- Skizze und Zeichnung
- Regeln für die Bemaßung von Zeichnungen
- Aufgabe – Bemaßung von Zeichnungen
- Räumliche Ansichtsarten für das Technische Zeichnen
- Darstellungsarten (1)
- Darstellungsarten – Anwendungen
- Ansichten – verschiedene Möglichkeiten
- Ansichten der technischen Zeichnung
- Die Dreitafelprojektion
- Der Schnitt durch den Körper
- Abwicklungen
- Anhang
- Weitere Skripte
- Impressum
