Neues verkehrswissenschaftliches Journal - Ausgabe 13

Umfassende Einführung der Mittelpufferkupplung

Ullrich Martin, Carlo von Molo, Kewen Ji, Matthias Körner, Igor Podolskiy

• Verlag: Books on Demand
• Jahr: 2015
• ISBN drucken: 9783734766817
• eBook-ISBN: 9783739273709
• Auflage: 1
• Thema: Technik & Maschinenbau
• Thema: Maschinenbau Allgemein

Sowohl im Schienengüter- als auch im Personenverkehr ist in der Zukunft mit einem deutlichen Verkehrsanstieg zu rechnen, der nicht allein durch extensiven Infrastrukturausbau kompensiert werden kann. Ein weites Feld zur Erschließung von Innovationspotentialen im Hinblick auf eine Effizienzsteigerung eröffnet sich im Rahmen der technischen Ausstattung der Fahrzeuge, die Im Zuge der Einführung des neuen europäischen Zugbeeinflussungssystems ETCS angepasst werden muss. In diesem Projekt werden die Auswirkungen des Einsatzes einer automatischen Mittelpufferkupplung auf die Leit- und Sicherungstechnik unter Berücksichtigung der betriebs- und volkswirtschaftlichen Nutzen, der Migration sowie der Interoperabilität untersucht. Dabei werden funktionale Anforderungen an eine automatische Mittelpufferkupplung erarbeitet, Nutzwerte aus der Perspektive der Leit- und Sicherungstechnik geprüft und nach Integration eines Mengengerüstes eine Nutzen-Kosten-Abschätzung erstellt sowie grundsätzliche Migrationsszenarien abgeleitet.

1 Einleitung

1.1 Einführung

Im europäischen Schienenverkehr ist in Zukunft mit einem deutlichen Anstieg der Verkehrsleistung zu rechnen, der auf Grund knapper finanzieller Mittel und der in Ballungsräumen nur knapp oder gar nicht zur Verfügung stehenden freien Flächen nicht allein durch extensiven Infrastrukturausbau kompensiert werden kann. Neben betrieblichen Verbesserungen liegt ein großes Innovationspotential zur Effizienzsteigerung in der technischen Ausstattung der Fahrzeuge sowie deren Anpassung an die zukünftige Leit- und Sicherungstechnik.

Die im europäischen Güter- und im Personenverkehr heute immer noch überwiegend eingesetzte Schraubenkupplung ist seit den 1860er Jahren im Einsatz und entspricht schon lange nicht mehr dem Stand der Technik. In den USA ist seit den 1890er Jahren die Janney-Kupplung, eine Mittelpufferkupplung, im Einsatz, deren Vorteil gegenüber der Schraubenkupplung einerseits im automatischen Kuppeln, andererseits im Bewältigen höherer Anhängelasten liegt. Im Lauf der Zeit entwickelten sich weitere Kupplungssysteme, die z. T. neben dem automatischen Kuppeln einer mechanischen Kupplungsverbindung auch die Druckluftleitungen der Bremsen und sogar elektrische Datenleitungen vollautomatisch verbinden und bei wenigen Systemen auch wieder vollautomatisch trennen können.

Eine durchgehende Datenleitung ermöglicht den damit ausgestatteten Zügen z. B. eine Zugintegritätsprüfung, die nicht auf Gleisfreimeldeanlagen oder spezielle Zugschlussgeräte angewiesen ist.

So ausgerüstete Kupplungssysteme sind bisher fast nur bei Triebwagen im Personenverkehr im Einsatz und unterliegen einigen Einschränkungen wie den z. B. den übertragbaren Zug- und Druckkräften, Robustheit gegenüber Verschmutzungen, häufiges Trennen und Verbinden, Kosten, etc. und eignen sich daher nur eingeschränkt für einen Einsatz im Güterverkehr.

Zu den betrieblichen und wirtschaftlichen Vorteilen eines Einsatzes eines (halb-) automatischen Kupplungssystems existieren einige wissenschaftliche Abhandlungen, wie z. B. „Die automatische Mittelpufferkupplung“ des bekannten Ökonomen Edgar Salin aus den 1960er Jahren [Salin1966], eine gleichnamige Studie von Prof. Dr. rer. pol. Bernhard Sünderhauf aus dem Jahr 2009 [Sünderhauf2009] oder die Dissertation „Untersuchung von Einsatzszenarien einer automatischen Mittelpufferkupplung“ von Dr.-Ing. Helge Stuhr aus dem Jahr 2013 [Stuhr2013]. All diesen Werken ist eines jedoch gemeinsam: Sie beschäftigen sich nur am Rande oder gar nicht mit den Auswirkungen und den technischen Möglichkeiten, die solche Kupplungssysteme mit integrierter Datenübertragungsmöglichkeit auf die Leit- und Sicherungstechnik haben könnten bzw. sich mit der Einführung des neuen europäischen Zugbeeinflussungssystems ETCS-Level 3 eröffnen.

So wird in allen Zügen eine fahrzeugseitige Prüfung der Zugvollständigkeit bei vollem Ausbau von ETCS-Level 3 notwendig, wodurch sich Auswirkungen auf die Ausstattung der streckenseitigen Leit-und Sicherungstechnik ergeben werden, z. B. werden Gleisfreimeldeanlagen (teilweise) überflüssig. Im Personenverkehr sind heute schon die meisten Züge- auch solche mit Schraubenkupplungen – mittels der UIC-Leitung dazu theoretisch in der Lage. Im Güterverkehr ist dies mangels elektrischer Verbindung bisher nicht möglich.

Die Einführung einer Mittelpufferkupplung zusammen mit einer Verbindung zur Datenübertragung im Schienengüterverkehr brächte somit mehrere Nutzen: Einerseits Vorteile im Betrieb, wie z. B. schnelleres und sichereres Kuppeln und Entkuppeln, aber auch deutlich höhere Anhängelasten, und – bei Anpassung der Infrastruktur -längere Züge, was bei hoch belasteten Streckenabschnitten Kapazitätsprobleme verringern könnte. Andererseits könnte mit Hilfe einer solchen Kupplung mit elektrischer Datenverbindung auf ein Teil der sich direkt am Gleis befindenden Leit- und Sicherheitstechnik verzichtet werden und auch ein Teil der sonstigen betriebsnotwendigen, sicherheitsrelevanten Vorgänge vereinfacht und beschleunigt werden.

Alle genannten wissenschaftlichen Arbeiten sind sich darüber einig, dass durch die Einführung einer voll- bzw. teilautomatischen Kupplung im Güterverkehr sowohl betriebs- wie auch volkswirtschaftliche Vorteile zu erzielen sind. Trotz der positiven Bewertungen ist jedoch bis heute keine Einführung eines solchen Kupplungssystems in Europa gelungen, obwohl sich schon seit langem vielversprechende Kupplungstypen weltweit im Einsatz befinden, die z. T. auch das Migrationsproblem einer Umstellungsphase durch Kompatibilität mit der Schraubenkupplung lösen können. Güterwagen in Europa sind seit den 1970er Jahren konstruktiv für die Nachrüstung mit einer Mittelpufferkupplung vorbereitet, von diesen Wagen sind einige mittlerweile schon ausrangiert und damit diese Zusatzinvestitionen verloren.

Das Ziel der vorliegenden Untersuchung ist es, einerseits die technischen Anforderungen an diese Leitungskupplung mit Datenübertragung zu untersuchen, eine vereinfachte Risikoanalyse mit einer Gefährdungsermittlung und -einstufung durchzuführen, andererseits eine wirtschaftliche Bewertung mit Hilfe einer Nutzwertanalyse und einer Kosten-Nutzen-Analyse durchzuführen, bei der Investitionen und Nutzen einer solchen Leitungskupplung berücksichtigt werden. Dabei sollen die Ansätze bisheriger Arbeiten sowie die aktuellen technischen Entwicklungen berücksichtigt werden.

1.2 Aufbau des Berichtes

In Kapitel 2 wird der aktuelle Stand der Entwicklung von Mittelpufferkupplungssystemen untersucht. Dabei werden die wichtigsten, sich weltweit im Einsatz befindenden System kurz vorgestellt, Begriffe und Abgrenzungen eingeführt und definiert sowie auf Migrationserfahrungen hingewiesen. Kapitel 2 gibt darüber hinaus einen Einblick in Technologien zur Datenübertragung im Zugverband und greift abschließend einige der bekannten, Untersuchungen zum Potential von Mittelpufferkupplungen auf.

Das 3. Kapitel zeigt die Anforderungen an eine Mittelpufferkupplung mit elektrischer Leitungskupplung auf. Dabei werden grundlegende Annahmen vorgestellt sowie Kommunikation und Sicherheit untersucht. Abschließend werden die wichtigsten Anwendungsfälle dargestellt.

Im 4. Kapitel wird eines der beiden Hauptthemen dieses Berichtes, die Grundlagen für einen noch zu führenden Sicherheitsnachweis, ausführlich untersucht. Dabei wird auf das Risikoverfahren nach CSM-RA eingegangen und die sicherheitsrelevanten Funktionen ermittelt. Um abschließend eine vereinfachte Risikoanalyse durchzuführen, wird zuvor eine Systemdefinition entworfen.

In Kapitel 5 und 6 wird das zweite Hauptthema dieses Berichtes, die wirtschaftliche Betrachtung der neuen Mittelpufferkupplung mit elektrischer Leitungskupplung behandelt. Kapitel 5 zeigt wichtige Nutzwerte für EIU und EVU auf und führt darauf basierend eine Nutzwertanalyse durch. Im darauffolgenden 6. Kapitel wird eine Kosten-Nutzen-Analyse dieser Leitungskupplung durchgeführt, die sich an das bekannte Verfahren der „Standardisierten Bewertung von Verkehrswegeinvestitionen des öffentlichen Personennahverkehrs“ anlehnt.

Im abschließenden Kapitel 7 werden die Ergebnisse der Untersuchung nochmals kurz aufgegriffen und ein abschließendes Fazit gezogen.

2 Aktueller Stand der Entwicklung

2.1 Mittelpufferkupplungssysteme

2.1.1 Kupplungssysteme bei der Eisenbahn

Die in der zweiten Hälfte des 19. Jahrhunderts, in Deutschland 1861 eingeführte, konventionelle Schraubenkupplung in Verbindung mit Seitenpuffern ist im europäischen Schienengüterverkehr mit Ausnahme Russlands und angrenzender, ehemaliger Sowjetrepubliken Standard [Sünderhauf2009]. Der Einsatz von automatischen bzw. teilautomatischen Kupplungssystemen beschränkt sich auf wenige Insellösungen mit z. T. unterschiedlichen, nicht oder nur teilweise kompatiblen Kupplungstypen.

In den meisten nicht-europäischen Ländern haben sich modernere, halb- und vollautomatische Mittelpufferkupplungssysteme durchgesetzt, die üblicherweise nicht nur Zug- sondern auch Druckkräfte zentral von Wagenkasten zu Wagenkasten übertragen. Bei Mittelpufferkupplungssystemen sind deutlich höhere maximale Zug- und Druckkräfte möglich als dies bei der Schraubenkupplung der Fall ist. Durch die Ausführung als Mittelpufferkupplung muss kein Rangierer zwischen die Wagen treten, was Unfälle reduziert. Die im Schienenpersonenverkehr bei Triebwagen heutzutage eingesetzten Kupplungstypen erlauben z. T. nicht nur ein vollautomatisches Kuppeln und Entkuppeln der mechanischen Verbindung, sondern auch der Druckluftleitungen für die Bremsen sowie der elektrischen Leitungen z. B. für Mehrfachtraktionssteuerung.

Im folgenden Abschnitt wird auf diese grundlegenden Funktionen eingegangen, anschließend die wichtigsten Kupplungssysteme und ihre Eigenschaften, Verbreitung und Migration vorgestellt. Siehe dazu auch die Übersicht „Entwicklung relevanter Kupplungssysteme und Sicherungstechnik“ im Anhang A.

2.1.2 Begriffe und Abgrenzungen

2.1.2.1 Kupplung

Unter dem Begriff „Kupplung“ versteht dieser Bericht die Verbindung zweier Eisenbahnfahrzeuge, z. B. zweier Wagen, miteinander. Das grundlegende Prinzip ist eine Verbindung, die eine Kraftübertragung ermöglicht, aber auch wieder unterbrochen werden kann. Bei den zu übertragenden Kräften wird zwischen Zug- und Druckkräften unterschieden.

2.1.2.2 Automatisch vs. halbautomatisch

Die für europäische Eisenbahnen typische Kupplung ist die Schraubenkupplung, die von einem Rangierer verbunden oder getrennt werden muss, in dem er die Spindel dreht und den 35 kg schweren Kupplungsbügel in den Zughaken ein- bzw. aushakt. Dazu muss der Rangierer in den „Berner Raum“ zwischen die beiden zu verbindenden oder zu trennenden Fahrzeuge treten, was einige Gefahren mit sich bringt und häufig zu Unfällen führt. Die Bestimmungen zum Berner Raum gehen zurück auf die Berner Vereinbarung über die Technische Einheit im Eisenbahnwesen von 1882. Bei dieser UIC-genormten Schraubenkupplung handelt es sich somit um eine nichtautomatische Kupplungsart.

Demgegenüber stehen Kupplungen, die häufig als automatisch bezeichnet werden, allerdings handelt es sich dabei oftmals um Kupplungen, die nur automatisch gekuppelt werden können, aber von einem Rangierer vor Ort entkuppelt werden müssen. Ebenso werden Kupplungen als z. T. als automatisch bezeichnet, obwohl Luftleitungen und ggf. andere elektrische Verbindungen manuell verbunden und getrennt werden müssen. Diese genannten Typen werden in diesem Bericht als halbautomatisch bezeichnet. Vollautomatisch sind daher nur solche Kupplungen, die außer der mechanischen Verbindung auch Luftleitungen und mindestens eine elektrische Verbindung ohne Hilfe eines Rangierers miteinander verbinden und trennen können.

2.1.2.3 Kraftübertragung

Schon die ersten Eisenbahnen besaßen Puffer zur Übertragung der Druckkräfte, da über Ketten o. ä. Verbindungen zwischen den Wagen nur Zugkräfte, aber keine Druckkräfte übertragen werden konnten. Diese Schutzpuffer verhinderten auch die Beschädigung der Wagen. Später federten Stangen- und Hülsenpuffer die einwirkenden Kräfte ab.

Zugkräfte wurden über spezielle Ketten und Zughaken übertragen, die gefedert eingebaut wurden, um plötzlich auftretende Kräfte abzuschwächen. Durch diese Federung konnten sich die Zughaken in Bögen strecken, wodurch Bogenfahrt und Kuppeln in Bögen ermöglicht wurden. Im gekuppelten Zustand ist immer nur eine Lasche mittels Schwengel, Spindel und Bügel mit einem Zughaken verbunden.

Im Gegensatz zu Schraubenkupplungen mit Seitenpuffern übertragen Mittelpufferkupplungen sowohl Zug- als auch Stoßkräfte.

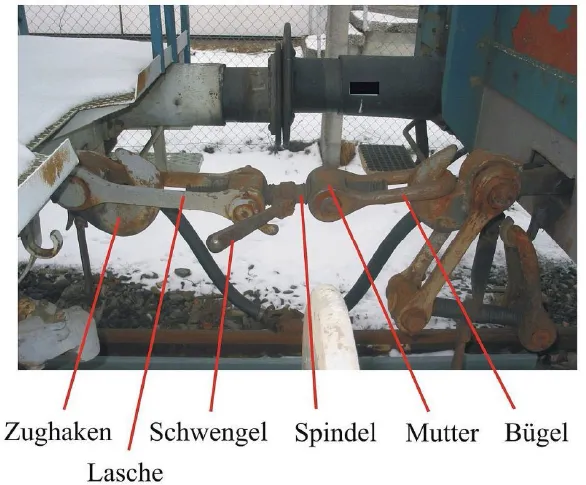

In der folgenden Abbildung ist die Verbindung zweier Fahrzeuge mit der in Europa typischen UIC-Schraubenkupplung zu sehen.

Quelle: Wikimedia: Bezeichnunger_Schraubenkupplung.webp

Abbildung 1: Kraftübertragung einer UIC-Schraubenkupplung

Typische Werte für übertragbare Zug- und Druckkräfte der UIC-Schraubenkupplung sind in folgender Tabelle dargestellt [Chatterjee1999].

Kraft	Wert
Max. übertragbare Zugkraft	500 kN
Max. übertragbare Druckkraft	2000 kN

Tabelle 1: Maximale Kräfte der UIC-Schraubenkupplung mit Seitenpuffern

2.1.3 MPK-Systeme, Anwendungsbeispiele und Migrationserfahrungen

2.1.3.1 Janney und Willison

In den USA entwickelte der Erfinder Eli H. Janney Ende der 1860er Jahren die nach ihm benannte Janney-Kupplung. Dabei handelt es sich um eine halbautomatische Mittelpufferkupplung, die auf dem Klauenprinzip aufbaut und sowohl Zug- als auch Druckkräfte überträgt. Die in den USA üblicherweise als „AAR Coupler“ (AAR steht für “Association of American Railroads)“ bezeichnete Kupplung lässt ein automatisches Kuppeln zu, Entkuppeln erfolgt manuell durch eine spezielle Zugstange. Luftleitungen müssen manuell miteinander verbunden werden. Janney-basierte Kupplungen sind nicht mit herkömmlichen Schraubenkupplungen kompatibel.

...

Inhaltsverzeichnis

• Vorwort
• Inhaltsverzeichnis
• Abbildungsverzeichnis
• Tabellenverzeichnis
• Abkürzungen
• Kurzfassung
• Abstract
• 1 Einleitung
• 2 Aktueller Stand der Entwicklung
• 3 Anforderungen an eine Mittelpufferkupplung
• 4 Grundlagen für einen Sicherheitsnachweis
• 5 Nutzwertanalyse
• 6 Kosten-Nutzen-Analyse
• 7 Zusammenfassung und Fazit
• 8 Literaturverzeichnis
• Anhang A – Abbildungen
• Anhang B – Arbeitsblatt TeSiP (Vorschlag)
• Anhang C – Arbeitsblatt Systemgefährdungen (Vorschlag)
• Anhang D – Berechnungen
• Anhang E – MPK+ Kurzbeschreibung
• Anhang F – Formblätter
• Impressum
