Technik skizzieren

Für Ingenieure, Designer, Architekten, Planer, Gestalter perspektivisch richtig und garantiert einfach zu lernen

Ingo Klöcker

• Verlag: Books on Demand
• Jahr: 2018
• ISBN drucken:
  9783740735593
• eBook-ISBN:
  9783740756482
• Auflage: 3
• Thema: Technik & Maschinenbau
• Thema: Maschinenbau Allgemein

Wir alle könnten ganz wunderbar skizzieren und freihändig zeichnen, wenn wir es in unserer Jugend nicht abgewöhnt bekommen hätten. Aber: Die Anlagen dazu sind noch alle da und wieder aktivierbar.Lernen Sie mit und in diesem Buch, - wie Sie eine Idee als Bild so aufs Papier bringen, dass sie sofort und ohne Worte verstanden wird, - dass sie überzeugt und begeistert, - wie Sie langatmige Meetings mit naturalistischen Skizzen auf einen Bruchteil der üblichen Zeit reduzieren können. Sie machen das am Flipchart, Whiteboard oder nur auf einem Zettel und klären verbale Ausführungen sofort, - wie Sie von Hand und ohne Hilfsmittel, ohne CAD, ohne Smartphone und dergleichen, skizzieren, scribblen, entwerfen, konstruieren, modellieren, gestalten und variieren, - und, als wunderbarem Nebeneffekt, auch noch kreativ sein können, - wie Sie am Flipchart oder Whiteboard skizzieren und Ihr Gegenüber, Ihren Partner, Kunden, Chef oder Mitstreiter viel leichter und schneller von einer Idee oder einer neuen Lösung überzeugen können, viel leichter und schneller als mit vielen Worten, als mit einer mühsam erstellten und für viele Menschen noch mühsamer zu verstehenden technischen Zeichnung oder irgendeinem anderen Medium.Das hat alles nichts mit Kunst zu tun oder mit einer vielleicht fehlenden Veranlagung. Es ist ein schlichtes Handwerk, leichter zu erlernen als Auto fahren. Es gibt beliebig viele Referenzen, die das belegen. Wenn man skizzieren kann, hat man Vorteile. Dass man dabei oft auch noch Bewunderung erntet, sei nur so nebenbei erwähnt.

TEIL 1: ANLEITUNG ZUM MACHEN

MODUL 1: DIE MATERIALIEN

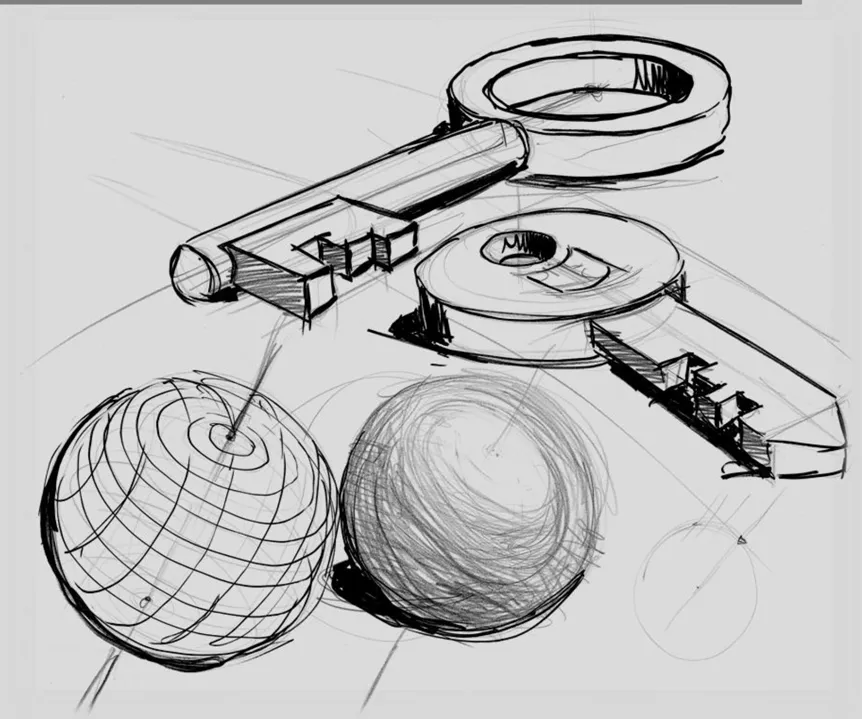

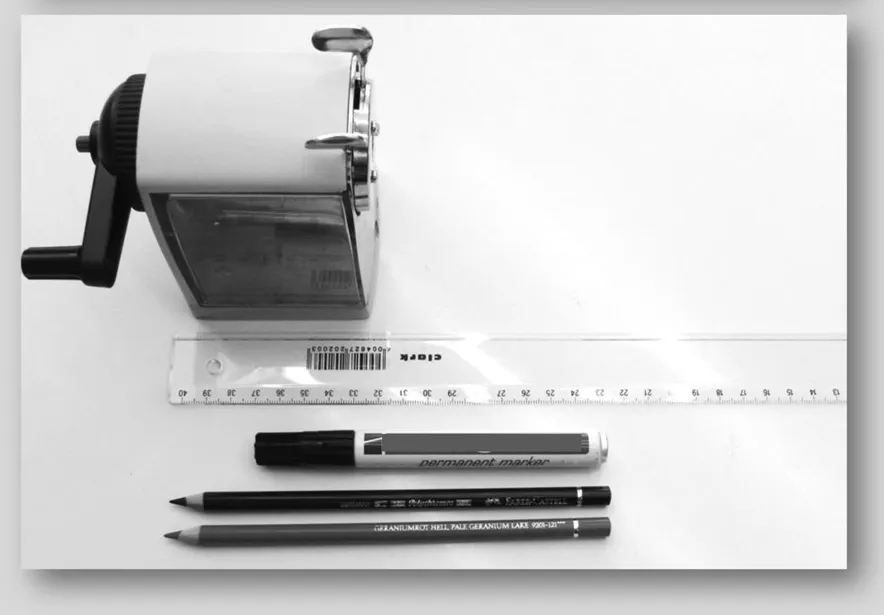

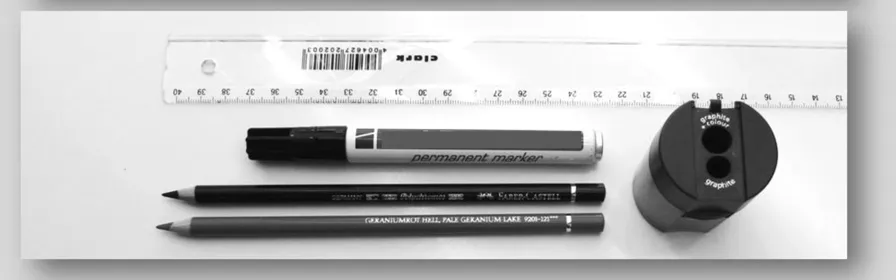

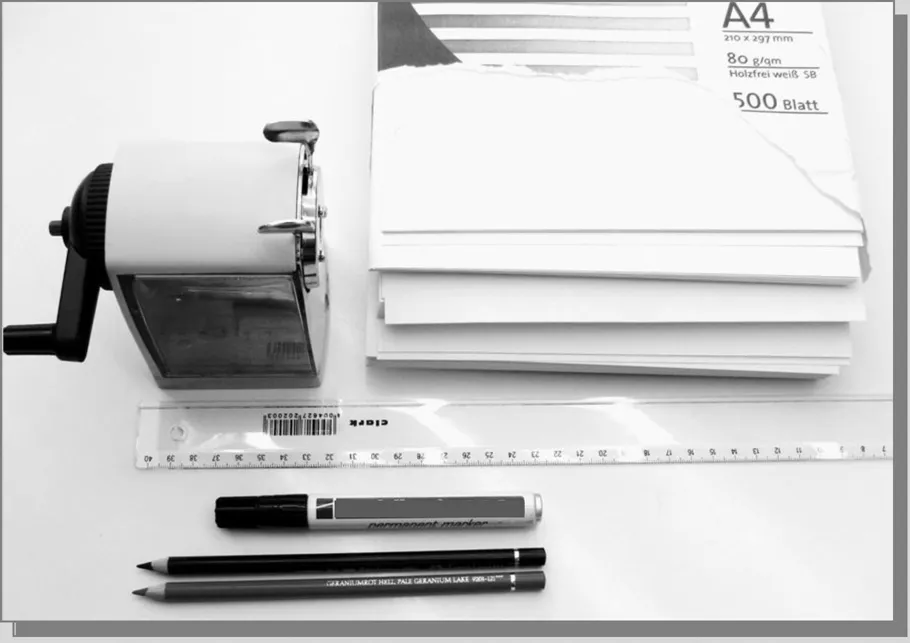

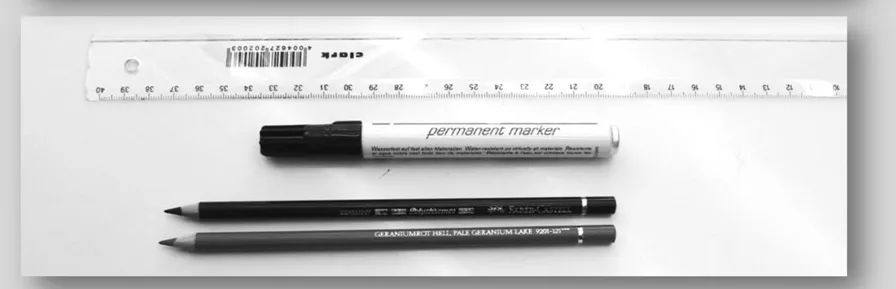

Um das Skizzieren und Zeichnen zu erlernen benötigen Sie Materialien, Werkzeuge oder Tools, wie man das heute bezeichnet. Aber keine Angst, das sind am Anfang nur wenige:

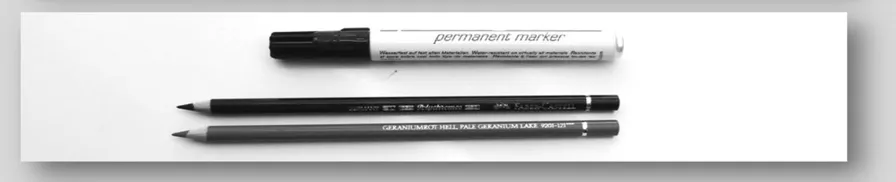

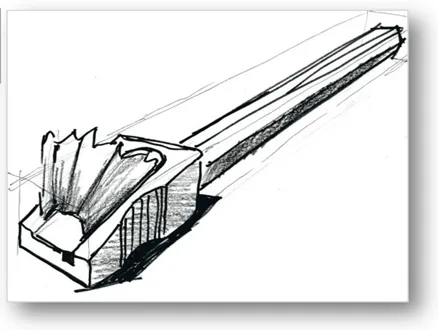

DIE STIFTE: DER SCHWARZE FARBSTIFT

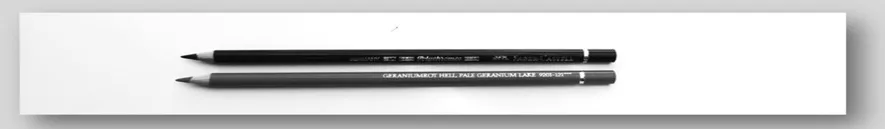

Der Farbstift dient zum Erstellen der Skizze. Verwenden Sie schwarze Farbstifte, zum Beispiel Polychromos von Faber Castell oder einer anderen Marke - aber Polychromos. Polychromos ist ein amerikanisches Patent, das von mehreren Unternehmen in Lizenz hergestellt wird. Polychromos-Stifte haben einen satten Farbauftrag und sind trotzdem stabil und fest. Bleistifte sind nicht geeignet, sie machen keine schwarzen, sondern graue Striche.

DIE STIFTE: DER FILZSTIFT

Der Filzstift dient nur für Ergänzungen, zum Beispiel für die Schlagschatten Ihrer Skizze. Verwenden Sie etwas dickere Filzstifte mit runder Spitze, sodass gleichmäßige Striche entstehen. Achten Sie darauf, dass auf dem Stift „Permanent“ aufgedruckt ist. Nur dann ist er wasserfest und schmiert nicht, zum Beispiel der „EDDING 3000“.

DAS LINEAL

Für den Anfang ist ein Lineal hilfreich. Es sollte nicht zu kurz sondern wenigstens 40cm lang sein, besser mehr, und keine Scharten haben. Auf Dauer werden Sie ohne Lineal auskommen.

DER SPITZER

Um die Farbstifte anspitzen zu können, benötigen Sie einen Spitzer oder Bleistiftspitzer oder, wie manche sagen, einen Anspitzer. Die ganz billigen haben eine Schälklinge, die recht schnell stumpf wird und zu Frust führt. Außerdem liegt bei dessen Verwendung der Abfall überall herum. Wenn also ein Schälklingenspitzer, dann nur, wenn dieser einen angebautem Behälter, der die Späne aufnimmt, hat. Besser, sehr viel besser sind Spitzer mit Kurbel. Sie haben einen Walzenfräser, der für lange Zeit ein befriedigendes Ergebnis liefert. Es ist besser, wenn Sie gutes Material haben. Also gönnen Sie sich das.

DAS PAPIER

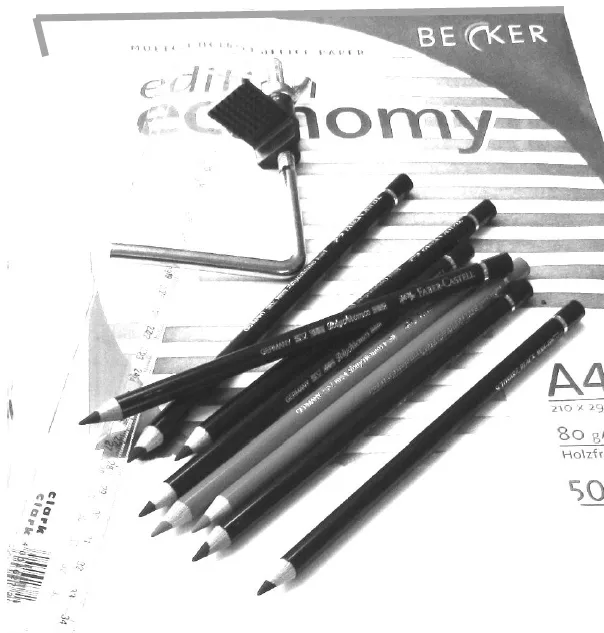

Zum schnellen Entwerfen, eben zum Skizzieren, ist ganz normales Druckerpapier gut geeignet. Früher nannte man es Schreibmaschinenpapier. Es ist 80 Gramm/qm schwer und weiß und wird heute in jedem üblichen Drucker verwendet. Dieses Papier hat einige Vorteile.

• Es ist billig. Sie brauchen also nicht zu sparen. Es ist äußerst hinderlich, wenn Sie bei jedem den Sie machen, die wirtschaftlichen Gesichtspunkten berücksichtigen müssen. Dabei gehen sowohl die Spontaneität als auch ihre Geduld verloren.

Sparen Sie also nicht am Papier. Und: Vergessen Sie Ihren Radierer. Das ist ganz wichtig: Radieren Sie nicht. Entfernen Sie Ihren Radierer vom Tisch oder werfen ihn ganz weg. Er hindert und stört. Auf das Arbeiten ohne Radiergummi komme ich später, beim Stichwort Overlay, noch ausführlich zu sprechen.

• Das genannte Papier ist leicht durchscheinend. Das ist für das schnelle Entwerfen nicht nur praktisch, sondern für bestimmte Techniken unabdingbar. Auch darauf komme ich später noch einmal zurück.
• Und das Papier ist auch in der nächsten Größe, in DIN A3, immer noch billig. Fast jeder Kopierer und viele einfache Drucker können DIN A3 verarbeiten. Deshalb findet man diese Größe auch in fast jedem Büro. Verwenden Sie am Anfang nur DIN A3. Wenn Sie noch ungeübt sind hat das den Vorteil, dass die Fluchtpunkte 1 und 2 immer mit auf dem Blatt sind.

TIPP: Verwenden Sie keine Bleistifte. Deren Strich ist nicht schwarz, sondern grau und wird, auch bei festerem Andrücken oder intensiverem Zeichnen, nicht dunkler. Außerdem schmiert er.

Und er hat diesen silbrigen Glanz, mit dem wir in der Skizze überhaupt nichts anfangen können.

TIPP: Falls Sie später etwas Farbe in Ihre Skizze bringen wollen, bietet sich wiederum das Polychromos-Programm an. In derselben Qualität des schwarzen Stiftes sind eine Vielzahl verschiedener Farben erhältlich. Seien Sie mit Farben aber bitte sparsam.

Und noch etwas über die Materialien. Sie sind heute nicht mehr so einfach zu beschaffen, wie das einmal war. Tipps und Anschriften dazu habe ich in Teil 2 zusammen gestellt.

HIER NUN GEHT‘S LOS

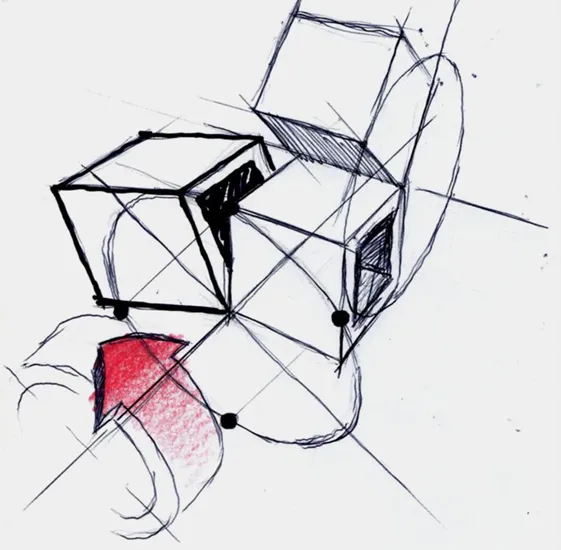

MODUL 2: DER KUBUS ALS WÜRFEL

Der am einfachsten zu zeichnende Gegenstand ist der Würfel. Er ist ein Sonderfall des Kubus, der sechs gleiche Seiten hat, die jeweils im rechten Winkel zueinande...
