Holzbau-Taschenbuch

Grundlagen

Mandy Peter, Stefan Winter

• Verlag: Ernst & Sohn
• Jahr: 2021
• ISBN drucken: 9783433018057
• eBook-ISBN: 9783433608531
• Auflage: 10
• Thema: Technik & Maschinenbau
• Thema: Bau- & Architekturtechnik

Das Holzbau-Taschenbuch ist das Standardwerk des Holzbaus. Mit der 10. Auflage wird der Band "Grundlagen" in vollständig überarbeiteter und aktualisierter Form vorgelegt. Neueste Erkenntnisse aus Forschung und Praxis sowie die aktuelle Normung wurden von den führenden Wissenschaftlern und Praktikern aufbereitet.
Nach einem Abriss der Geschichte und einer Einführung in den Holzbau von heute mit seinen Anwendungsgebieten und Entwurfsgrundsätzen werden die werkstofflichen Grundlagen von Holz, Holzwerkstoffen und Klebstoffen dargestellt. Entwurf, Berechnung und Bemessung bilden die zentralen Themen des Buches und werden umfassend behandelt. Weitere Kapitel sind dem Holzschutz, dem Brandschutz und den bauphysikalischen Funktionen gewidmet. Um der dynamischen Entwicklung der Holzbauweise Rechnung zu tragen, befasst sich ein eigenes Kapitel mit dem mehrgeschossigen Holzbau.
Das Buch ist ein Nachschlagewerk für die Planungspraxis und eine unverzichtbare Hilfe bei der Einarbeitung in die innovative Bauweise.

1
Zur Geschichte des Holzbaus

Robert Halász (†), überarbeitet und erweitert von Stefan Winter, München

Die Technik des Bauens geht von sieben Urformen menschlichen Handelns aus:

Graben, Schütten, Schichten, Stellen, Legen, Wölben und Spannen.

Von Anbeginn stehen den Menschen als Baustoffe zur Verfügung: Steine, Lehm und Holz. Höhlen, von Natur gegeben oder durch Graben geschaffen, dienten und dienen heute noch als Wohnungen. Zahlreiche griechische und römische Amphitheater sind durch geschickte Ausnutzung der natürlichen Geländeformen durch Graben als „offene Höhlen“ entstanden und eindrucksvolle Leistungen ihrer Zeit. Das einfachste, durch Schütten und Schichten entstandene Bauwerk ist der Erdhügel. Die alten mittelalterlichen amerikanischen Kulturen entwickelten eine großartige Architektur allein mit den Mitteln der Erdbewegung: Die Tzaqualli, von einem Steinmantel gegen Erosion geschützt, sind nichts anderes als geschüttete Erdhügel, die eine Kultstätte tragen. Noch mehr Bewunderung fordern die ägyptischen Pyramiden, über einem Grab geschichtete Steinpackungen. Sowohl die Erdhügelarchitektur Mittelamerikas als auch die Steinpackungen der ägyptischen Pyramiden haben durch mehrere Jahrtausende hindurch Kulturen geprägt und brauchten als Baustoff nur Erde und Steine. Keinesfalls ist also hoch entwickelte Technik notwendige Voraussetzung „großer Architektur“ .

Das Holz, dem Menschen in den meisten Regionen seines Lebensraums verfügbar, war der einzige Baustoff, der stabförmige Bauelemente lieferte. Es lehrte den Menschen das Bauen mit Stäben, Pfählen, Ständern, Stielen, Pfosten und Stützen, schräg mit Streben oder waagerecht mit Schwellen, Riegeln und Balken. Holz als Holzwerkstoff und damit als Scheibe oder Platte trat erst im 20. Jahrhundert dazu.

Stellen und Legen: Das lernte der Mensch mit dem Baumstamm, er lernte das Gefach, das Fachwerk, das Holzgerippe zu errichten und so konnte er Brücken, Hütten, Zelte, Dächer und Häuser bauen. Stellen und Legen von Stützen und Balken führte den Menschen zu dem, was wir heute „Errichten“ oder „Richten“ oder unbeseelter oder genauer „Konstruieren“ nennen, d. h. ingeniöses Überwinden von Abgründen und Flüssen, Errichten von Räumen oder Erstreben schlanker Höhe durch zusammenschließende Stabwerke.

Mit dem Holz wuchsen der Baumeister und der Ingenieur.

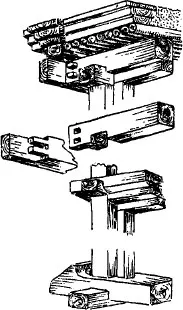

Abb. 1.1 Aus der Abschiedsvorlesung 1948 von Herrmann Phleps.

Abb. 1.2 Aus der Abschiedsvorlesung 1948 von Herrmann Phleps.

Graben und Schütten war einfach anzuwenden – Balken zum Überwinden von Räumen einzusetzen, erforderte die erste Erfahrung über die Tragfähigkeit der Hölzer und erstes ingeniöses Handeln.

Dass der Holzbau Lehrmeister der späteren Steinbaukunst war, haben Archäologen schon lange bewiesen, wenn sie zeigten, wie Formen des Holzbaus zu Formen des Steinbaus führten, auch wenn sie weiterlebten, wenn sie nur noch formale, aber keine konstruktive Bedeutung mehr hatten (Abb. 1.1 und 1.2).

Das Holz blieb jedoch Baustoff für Decken und Dächer, auch als der Massivbau den Wandbau, vor allem aber den Monumentalbau, für sich beanspruchte.

Wie stark das Empfinden des Menschen vom Holz als dem älteren und ingeniöseren Baustoff geprägt war, kann man tausendfältig nachweisen. Zwei historische Beispiele sollen hier erwähnt werden: In Ägypten ging der Holzbau dem Steinbau voraus. So wurden die Königspaläste noch lange als Zeltpalast hoheitsgebietend errichtet, lange nachdem die Monumentalarchitektur der Tempel zum Steinbau übergegangen war. Und dies, obwohl das Holz von weit her herbeigeschafft werden musste. Dem Stein die Achtung gebietende Monumentalität, dem Holz die hoheitsgebietende Königswürde!

Auch die griechische Steinarchitektur zeigt selbst in ihrer Blütezeit immer noch deutliche Erinnerungen an die Holzbaukunst. Hermann Phleps, der große Danziger Holzbauer, zeichnete zu seiner Abschiedsvorlesung 1948 die Abb. 1.1 und 1.2 [1.1]. Der urkretische Holzbau hatte sich über die minoische bis zur griechischen Baukunst durch diese Form in Erinnerung gehalten. Die griechische Steinarchitektur war durch Stellen und Legen gekennzeichnet. Wölben, obwohl bekannt und im Tiefbau angewandt, fand im klassischen Tempelbau keine Anwendung. Erst die Römer als die größeren Ingenieure haben das Wölben nicht nur im Tiefbau bei Viadukten und Aquädukten verwendet, sondern zu einer monumentalen Bauweise entwickelt.

Als sich dann die abendländische Kultur nach Norden ausweitete, in waldreiche Gebiete vorstieß, entwickelte sich der Holzbau zu einer Blüte, wie er sie vorher und dann sehr lange nicht mehr erlebt hat.

Berühmt sind die Holzbrücken, die die Römer über den Tiber in Rom und beim Vordringen nach Gallien in den Raum diesseits der Alpen geschlagen haben. Trajans Donaubrücke bei Drobeta Turnu Severin (heutiges Rumänien) besaß einen von steinernen Pfeilern gestützten hölzernen Überbau. Durch die Darstellungen auf der Trajanssäule in Rom wissen wir über den Brückenbau der Römer ziemlich gut Bescheid. Von Cäsars Brücke über den Rhein, die er im Jahre 55 vor Christus schlagen ließ, wissen wir aus Caesaris Bellum Gallicum. Von ihr ließ Palladio eine genaue Konstruktionszeichnung anfertigen. Die Brücke war 4,0 m breit und 400 m lang!

Das mitteleuropäische Mittelalter und die frühe Neuzeit waren geprägt von den monumentalen Steinbauten der Brücken, Burgen und Schlösser, Kirchen und Klöster, für welche die von den Römern ererbte Wölbkunst die konstruktive Grundlage bildete. Und von seinem stolzen bürgerlichen Holzbau der Wohnhäuser, welche die Städte prägten und auf meisterlicher Zimmermannskunst gegründet waren. Darüber hinaus ermöglichten in vielen Kirchen und Schlössern erst die meisterhaften Sprengwerk-und Hängewerkkonstruktionen der Zimmerleute die weit spannenden Decken zur Errichtung repräsentativer Räume.

Bei aller Würdigung dessen, was unsere Zeit schafft, muss man gestehen, dass nie mehr später mit so wenigen Grundstoffen (Stein und Holz) so einheitliche große Stile (u. a. Romanik und Gotik) so viele Jahrhunderte hindurch bestanden haben wie im Mittelalter, wobei die noch erhaltenen Stadtbilder bis heute unsere Bewunderung erregen. Das mitteleuropäische Mittelalter fand eine Einheit von Form und Geist.

In dem von C. Schäfer, Professor an der Königlichen Technischen Hochschule in Berlin, in den Jahren 1883–1888 verfassten Werk „Die Holzarchitektur Deutschlands vom 14. bis 18. Jahrhundert“ [1.2] gibt es eine eindrucksvolle Liste der bis zu den beiden Weltkriegen erhaltenen städtischen Holzbauten des ausgehenden Mittelalters. Verwiesen wird u. a. auf das Haus in Bacharach 1568, das Haus im Sack in Braunschweig, das Rathaus in Duderstadt 1528, das Salzhaus in Frankfurt am Main, das Brusttuch in Goslar, das Pfarrhaus in Hersfeld, das Knochenhauer Amtshaus in Hildesheim, das Haus Wedekind in Hildesheim, das Haus Kammerzell in Straßburg (Abb. 1.3) und noch viele andere Beispiele.

Ein Teil dieser herausragenden Beispiele der Zimmermannskunst ging insbesondere im Zweiten Weltkrieg verloren, wurde aber zwischenzeitlich teilweise durch z. B. das Knochenhauer Amtshaus in Hildesheim oder durch die im Jahr 2017 historische und historisierende Wiederbebauung des Frankfurter Dom-Römer-Areals rekonstruiert.

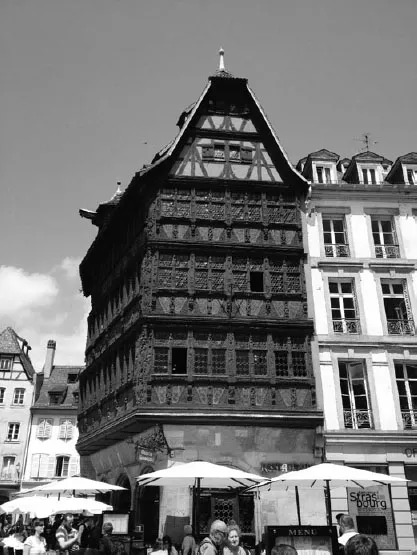

Abb. 1.3 Haus Kammerzell in Straßburg

(Quelle: Stefan Winter).

Im 18. Jahrhundert erreichte der handwerkliche Brückenholzbau seine höchste Reife, z. B. bei den 11 ausgeführten Brücken des Baumeisters Hans Ulrich Grubenmann aus Teufen (1709–1782). Sensationell war sein allerdings nicht ausgeführter Entwurf von 1755 für eine Brücke über den Rhein bei Schaffhausen [1.3] mit 119 m Stützweite, auf die von J. Killer [1.4] mit Recht würdigend hingewiesen worden ist (Abb. 1.4).

Schon in der ersten Hälfte de...

Inhaltsverzeichnis

• Cover
• Table of Contents
• Title Page
• Copyright
• Vorwort zur 10. Auflage
• Autorenverzeichnis
• 1 Zur Geschichte des Holzbaus
• 2 Holzbau heute
• 3 Holz, Holzwerkstoffe und Klebstoffe im konstruktiven Holzbau
• 4 Holzschutz
• 5 Entwurf und Bemessung
• 6 Brandschutz von Holzbauteilen und Verbindungen
• 7 Bauphysik
• 8 Mehrgeschossiger Holzbau
• Stichwortverzeichnis
• End User License Agreement
