1 Grundregeln zum Bauzeichnen

1.1 Papierformate, Plan- oder Blattgrößen, Faltung

1.1.1 Papierformate, Plan- oder Blattgrößen

Für anzuwendende Blattgrößen gilt grundsätzlich, dass eine Original-Zeichnung auf einem Bogen des kleinsten Formats dargestellt sein sollte, die noch die nötige Übersichtlichkeit und Auflösung zulässt (DIN EN ISO 5457).
Die Standardgrößen für Papierformate in Deutschland sind im Verhältnis zwischen Breite und Höhe bei allen Formaten 1 : √2. Als rein nationale Norm ist auch die DIN 476-2, Papier-Endformate – C-Reihe, heute noch gültig.
Vorzugsweise sind die folgenden Abmessungen (siehe Tab. 1.1-1) anzuwenden (vgl. DIN EN ISO 216).
Tab. 1.1-1: Formate nach DIN EN ISO 216 (alle Angaben in mm)
Formatbezeichnung Beschnittene Formatgröße Nutzbare Zeichenfläche
a1 b1 a2 – ± 0,5 b2 – ± 0,5
A0 841 1189 821 1159
A1 595 841 574 811
A2 421 595 400 565
A3 297 421 277 392
A4 210 297 180 255
Nach der nationalen Norm DIN 1356-1 sind Blattgrößen und Zeichenflächen vorzugsweise nach Angaben der DIN 6771-6 zu wählen, diese Norm ist bereits 1999 ersatzlos zurückgezogen. Es ist aus diesem Grund auf die internationale Vereinbarung der DIN ISO 128-1 zu verweisen, die wiederum ausdrücklich auf die DIN EN ISO 5457 verweist.

1.1.2 Faltung

Für Faltungen wird in der DIN 1356-1 der Verweis auf die DIN 824 angegeben.
Planformate von A3 bis A0 sind als Ablageformate (vgl. DIN 824) gemäß der beschnittenen Grundmaße nach A4 zu falten.

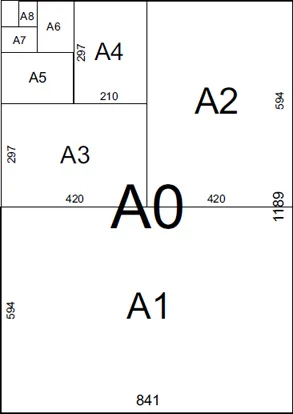

Abb. 1.1-1: Übliche Blattformate (A4 bis A0).
Es gelten die nach Norm angegebenen zulässigen Abweichungen. Abweichungen der Einzelfalten sind nicht festgelegt, nur das Ablageformat (A4) muss eingehalten werden. Sofern mehrere Pläne für ein Projekt erforderlich sind, ist mindestens ein Planordner (Projektordner) empfehlenswert. Die Planunterlagen sind dann, sofern kein zusätzlicher Heftrand vorgesehen ist, mit einer Lochung ...
